Можно ли использовать проектор под углом?

Содержание:

• 1 Размер изображения
• 2 Что такое «люмены»?
• 3 Механизм проекции света
• 4 Ярче или больше?
• 5 Расчет яркости проектора
• 6 Окружающий свет
• 7 Выбор правильного проектора

Каждый домашний кинотеатр или конференц-зал по-своему уникален. Современные проекторы могут работать в разнообразных условиях, но для получения лучшего результата необходимо правильно подобрать такой важный их параметр, как яркость.

От него зависит качество изображения, его размер, а также цена самого проектора.

В данной статье мы разберем важные аспекты, относящиеся к яркости, а также влияние на нее окружающего и фонового света из сторонних источников.

«Мне не видно. Но я же не буду кричать об этом на весь зал!»

Когда в ходе доклада возникают проблемы с различимостью содержимого презентации, к сожалению, не приходится рассчитывать на отклик аудитории. Скорее всего, люди постесняются признаться, что им не видно. Да и, как правило, плохо различимой бывает лишь часть контента (видна картинка, но не видно комментария или таблицы на том же слайде). Как говорится, «ничего страшного».

Происходит «всего лишь» то, что, выходит, вы делали эту надпись только для 50% зрителей (к примеру). Если же текст находится на границе видимости, то зритель будет вынужден перенапрягаться в попытке его прочитать и, вполне вероятно, не будет успевать за темпами докладчика, а то вообще решит «забить» и уткнется в телефон.

Ну а сколько всяческих проблем может быть связано с плохим зрением в школе – и не перечислить! Застенчивому школьнику можно испортить успеваемость и убить интерес к предмету, просто отсадив его на пару рядов назад, где он не будет успевать разбирать условия задачи с доски (или экрана).

Для того чтобы решить данную проблему, в крупных конференц-залах используют подвесные панели, дублирующие изображение для задних рядов. Они довольно большие, но все равно располагаются далековато от зрителя, что также полностью не решает проблему, а мы ранее продемонстрировали, что для того, чтобы сохранить охват поля зрения, как у 23-дюймового монитора, при удалении в 266 см нужна диагональ 123 дюйма. А у подвешенных панелей диагональ явно не 123 дюйма.

В общем, наша рекомендация проста — по возможности стремитесь к наибольшей диагонали, чтобы обеспечить наилучшее восприятие вашей информации всей аудиторией.

Можно ли заодно получить HDR?

Сегодня только сумасшедший согласится купить 4K-телевизор без поддержки HDR (широкого динамического диапазона). С проекторами все намного сложнее.

Чаще всего HD-проекторы не поддерживают HDR. Многие недорогие 4K-проекторы способны принимать картинку в формате HDR10 (это стандартная версия HDR) с Blu-ray-дисков или потоковых сервисов, но не могут воссоздать всю палитру цветов.

К примеру, модель BenQ W1700 по словам , однако воспроизводит только 96% палитры Rec.709. Удостоенный пяти звезд проектор Optoma UHD40 делает примерно то же самое.

Разумеется, наличие возможности приема сигнала в HDR лучше ее отсутствия; впрочем, можно найти и проектор с полной поддержкой HDR – просто за него придется отдать намного больше. Удостоенный Award Sony VPL-VW260ES можно считать подходящей отправной точкой для получения приличной картинки в HDR10, и чем больше вы готовы потратить, тем более качественное изображение получите.

Вид с последнего ряда (причина №1)

Недавно на сайте Epson.ru мы открыли специальный раздел, посвященный преимуществам больших диагоналей с изящным лозунгом «Размер имеет значение».

Данная брошюра со страницы наглядно демонстрирует, как выглядит 60-ти или 70-ти-дюймовая ЖК-панель по сравнению со 100-дюймовым изображением проектора с расстояния 3 и 6 метров:

Расстояние от зрителя до экрана в 6 метров можно встретить довольно часто в больших переговорных комнатах и учебных классах и аудиториях. Такое помещение есть и в нашем офисе (об этом чуть ниже). Упомянутая брошюра при чтении будет, безусловно, восприниматься по-разному на экранах с различным разрешением и при различных настройках масштаба документа

Самое важное, что при определенных настройках масштаба текст на 60-дюймовом экране перестанет быть различим, как в этой демонстрации:

Этот пример призван максимально соответствовать реальности: на определенном удалении от зрителя диагональ 100 дюймов обеспечит достаточную разборчивость текста, а 60’’ – уже нет. Тем не менее, в реальных условиях добавляется еще один фактор, не упомянутый в брошюре – различная острота зрения у зрителей.

Размер все еще имеет значение?

Для начала отмечу основное различие проекторов и панелей: диагональ ЖК-панели неизменна, равно как и её максимальная яркость. Диагональ изображения проектора может меняться в очень больших диапазонах, причем, чем больше изображение, тем ниже яркость.

Шокирующие и неожиданные факты, совершенно с вами согласен!

А если серьезно, то именно поэтому в характеристиках проекторов указывается не яркость, а световой поток, точно как у ламп и прочего осветительного оборудования. Таким образом, первое преимущество проекторов перед панелями мы уже определили: проекторы в большинстве случаев достигают существенно большей максимальной диагонали изображения при меньшей стоимости устройства просто потому, что в среднем, с проектором яркостью 5000 лм можно получить яркую картинку диагональю до 200 дюймов, которую будет хорошо видно даже в освещенном помещении (у меня даже пост по теме есть).

4K-проектор Epson EB-L12000Q (12000 люмен) создает изображение высотой в два человеческих роста в полутора метрах от экрана

При этом диагональ изображения более 100 дюймов является обыденным делом даже для самого бюджетного офисного проектора, тогда как диагональ популярных ЖК-панелей составляет от 55 до 90 дюймов, а цена растет стремительно и очень нелинейно уже после значения в 70-75’’.

Важность большой диагонали была на простом примере раскрыта, к примеру, в данном сравнительном тестировании: отобразив страницу из Википедии в разрешении Full HD на 65-дюймовой панели автор переставал различать текст при удалении на 5 метров от экрана, однако при удалении на 8 метров от 120-дюймового изображения проектора текст был все еще читаем. И подобная дистанция просмотра встречается довольно часто

К примеру, задний ряд в школьном классе может находиться на удалении 9-ти метров от доски. Стало быть, для сидящих в заднем ряду демонстрация текста на 65-дюймовой панели была бы настоящим мучением

И подобная дистанция просмотра встречается довольно часто. К примеру, задний ряд в школьном классе может находиться на удалении 9-ти метров от доски. Стало быть, для сидящих в заднем ряду демонстрация текста на 65-дюймовой панели была бы настоящим мучением.

Сравнение 65-дюймовой панели и 120-дюймового изображения ультракороткофокусного проектора (5000 лм)

Поэтому, если проектор или панель используется с намерением обеспечить хорошую видимость зрителям, не находящимся в непосредственной близи от экрана, то размер изображения будет играть решающую роль (в отличие, скажем, от разрешения). Не буду углубляться в тему далее, т.к. об этом я ранее подробно рассказывал в предыдущем посте в блоге.

Отмечу лишь, что согласно одной из популярных методик оценки, разрешение 4K теряет свои преимущества при удалении на 2,5 метра от 65-дюймового экрана и на 4 метра – от 100-дюймового:

Сочетание диагонали экрана и дистанции просмотра, при которых то или иное разрешение сохраняет свои преимущества

Тем не менее, существуют и ситуации, когда все зрители находятся в пределах 4-х метров от экрана, и тут уже диагональ не вызывает особых беспокойств. Поэтому стремление к большой диагонали «любой ценой» оправдано в том случае, когда нужно донести информацию до зрителей, сидящих далеко от экрана.

Установка оборудования: видеостены и ЖК-панели

Давайте теперь сравним все это с видеостеной. Факты и только факты.

Этапы монтажа креплений панелей видеостены

Для монтажа видеостены нужно иметь опорную стену, либо устанавливать дополнительный каркас. Затем на каркас или стену устанавливаются крепления для ЖК-панелей. Сами панели нужно также установить на крепления и хорошенько подогнать друг к другу, а потом соединить друг с другом кабелями. Вполне возможно, что потребуется также калибровка изображения чтобы обеспечить его однородность по всем сегментам, из которых она собрана. Все это – действия, необходимые для того, чтобы просто получить готовый к работе экран.

Установка видеостены – процесс небыстрый и требующий аккуратности и точности. Даже если панели устанавливаются не «на века»:

Отмечу, что самая небольшая видеостена будет состоять из 4-х панелей (то есть иметь диагональ более 100 дюймов). Поскольку мы говорим, прежде всего, о ярких инсталляционных проекторах, то такую диагональ для проектора можно считать «отправной точкой».

Что касается одиночных ЖК-панелей, то они мало чем отличаются от упомянутых выше телевизоров: опасаешься за поверхность при транспортировке, но диагональ сравнительно невелика – 65-90 дюймов.

Контраст

Наблюдаемый контраст проецируемого изображения (т.е. изменение яркости) зависит от световой обстановки, мощности источника светового потока (проектора) и размера изображения.

Экран с большим размером имеет меньшую яркость (на единицу площади) и поэтому меньший контраст при той же световой обстановке. Отражение света от стен и потолка помещения всегда создают некоторый световой фон, ухудшающий качество изображения. Прямые солнечные лучи (в солнечный) могут сделать изображение практически невидимым.

Для наружных экранов, предназначенных для работы в солнечную погоду, используется уникальная технология SunDream

. Это дополнительный фильтр (специальнаязубчатая поверхность пленки ), который поглощает солнечное излучение практически со всех направлений. Световой поток от проектора, расположенного над или под экраном — свободно проходит фильтр в обратном направлении, после чего рассеивается. Это —единственный экран , которыйдействительно не требует огромных мощностей проектора для работы в условиях солнечного освещения

Поиск подходящего проектора для вас

В конечном итоге выбор проектора будет зависеть от важных для вас факторов. Независимо от того, нужен ли вам экран определенного размера или зона просмотра находится в определенной части комнаты, есть проектор, который поможет вам выполнить эту работу.

Тот факт, что существует разница в цене, не означает, что более дорогие короткофокусные проекторы категорически превосходят длиннофокусные проекторы. Каждый из них имеет определенное назначение, а разница в цене объясняется передовой технологией, необходимой короткофокусному проектору для обработки изображения для проецирования.

Пока ваш проектор обеспечивает качество кинотеатра, которое вы ищете, вы не ошибетесь с любым проектором. Определите свои приоритеты, и вы найдете идеальный проектор для вас.

Источник записи: https://thehometheaterdiy.com

Установка

Перед установкой изделия обязательно прочитайте документы, которые к нему прилагаются. У каждой модели проекционного оборудования есть свои нюансы. Если вы получили его не из «коробки» и у вас нет инструкции, её можно найти на официальном сайте производителя.

Не стоит ставить устройства с большим разрешением в маленькую комнату. У изделия есть характеристики, которые надо учитывать перед покупкой. Настройка проектора начинается с выбора места для него. Лучше заранее присмотреть весь комплект проекционного оборудования и измерить помещение, в которое вы собираетесь его поставить. Чтобы всё рассчитать. Воспользуйтесь информацией на сайте производителя. Или посмотрите документацию к устройству. В ней указано оптимальное расстояние до стены и рекомендуемые размеры экрана.

Современный проектор — это не фильмоскопы для диафильмов, которые можно было смотреть на «белой простыне». Хотя ничего не мешает вам воспользоваться старым проверенным способом. Но чтобы получить качественную картинку и в полной мере ощутить эффект присутствия, нужен специальный экран. От его размеров во многом зависит, как установить и как настроить проекционное оборудование.

На сайте производителя должен быть калькулятор. Там надо указать характеристики экрана и модель устройства. И получите рекомендованное расстояние от проектора до стены. Это примерные значения — необязательно выверять длину вплоть до миллиметра.

Чтобы посчитать самостоятельно, нужно проекционное отношение устройства, горизонтальное и вертикальное смещение. Эти параметры есть в характеристиках оборудования. По ним можно вычислить, куда его поставить.

Если у вас стандартная комната с диваном и парой кресел (а не театральный зал с нескольким рядами кресел), то экран следует повесить на высоте 61-92 см от пола

Если проекционное отношение равно 3:1 (три к одному), а размер экрана — 200 сантиметров, то расстояние между изделием и стеной должно быть — 3×200 (проекционное отношение умножить на размер). Это рекомендованное значение. Больше ориентируйтесь на своё восприятие. Если картинка вас не устраивает, передвиньте проектор.

От вертикального смещения зависит высота, на которой должно находиться проекционное оборудование. Этот параметр указывается в процентах. Кто-то ставит устройство воспроизведения на пол, кто-то — на тумбочку, кто-то — вешает под потолком. Если вертикальное смещение со знаком «плюс» (например, +90%), картинка будет выше устройства. Если со знаком «минус» (-91%) — ниже. В некоторых моделях можно поворачивать объектив.

Правильная установка экрана — тоже важный момент. Конечно, это во многом зависит от обстановки в комнате. Проекционное оборудование должно стоять так, чтобы можно было смотреть фильмы с комфортом. Но всё же надо следовать некоторым рекомендациям.

• Не вещайте экран на стену, на которую падает прямой свет. Даже хороший и правильно настроенный проектор будет плохо показывать, если в комнате очень светло.
• Между объективом устройства и стеной не должно быть посторонних предметов. Если вы решите поставить изделие позади зрителей, учитывайте, что их головы могут закрыть часть кадра.
• Чем ближе объектив к стене, тем ярче изображение. Но при этом уменьшается чёткость. Включите проекционное оборудование, чтобы посмотреть, как в итоге будет выглядеть картинка. Без такой проверки нельзя подобрать разрешение, контрастность проектора и другие параметры.
• Найдите такое положение, чтобы проекция попадала прямо на экран. Если нужно, поставьте устройство выше или ниже. Сядьте на то место, с которого будете смотреть видео. Проверьте, хорошо ли всё видно, не мешают ли тени от предметов или блики.
• Если вы вешаете устройство под потолком, используйте специальное крепление.
• Заранее решите, где будут находиться провода и хватит ли их длины.

Регулировка проектора по размеру экрана – коррекция KeyStone и масштабирование

Итак, у вас уровень верхних углов, но нижние углы не совпадают. Возможно, изображение выглядит сужающимся, как воронка, широким вверху и сужающимся к низу или наоборот. Эта форма в виде трапеции – не то, что вам нужно, но это прогресс! Это указывает на то, что ваш проектор не расположен прямо в центре экрана, что имеет смысл. Проекторы почти всегда находятся на столе, в нише под экраном или где-то над экраном. Затем свет падает на экран под углом, так что вы получаете форму широкоугольного на одном конце.

К счастью, это настолько известная проблема с проекторами, что наличие инструмента для ее исправления является отраслевым стандартом. краеугольный каменьИсправление. Он назван так, потому что «замковый камень» из кладки – это последний блок, который держит арку вверх, и имеет ту же трапециевидную форму.

Коррекция трапецеидальных искажений – это цифровой элемент управления, позволяющий решить эту проблему с углом, изменив способ отображения изображения проектором. Это означает, что с помощью физических кнопок или цифровых элементов управления (обратитесь к руководству вашего проектора, чтобы выяснить, как получить доступ к коррекции трапецеидальных искажений) вы можете просто отрегулировать коррекцию вверх или вниз, чтобы увидеть свой прогресс. После того, как вы получили доступ к коррекции проекции трапецеидального искажения, используйте ее, пока изображение не станет прямоугольным. В основном, пока верхние углы не совпадут с нижними углами по прямой линии. См. Изображения ниже.

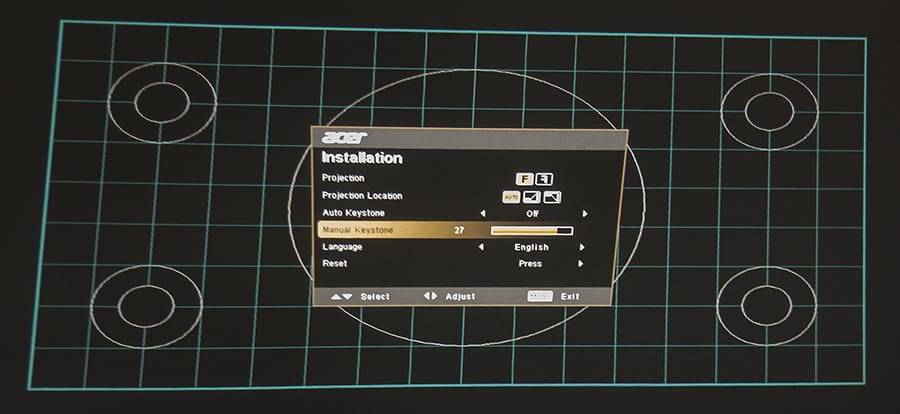

Это изображение проектора до настройки трапецеидальных искажений

Обратите внимание, изображение сильно искажено, так как ни один из углов не параллелен друг другу

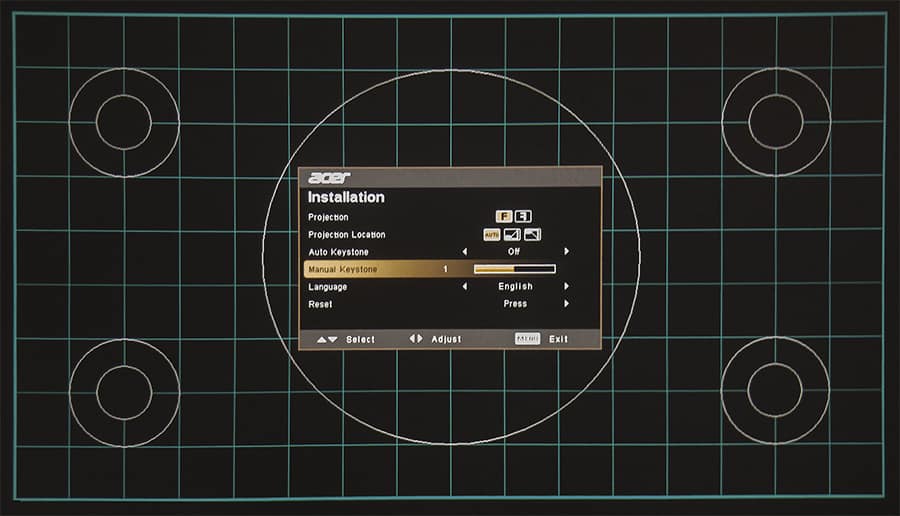

Это изображение проектора после настройки параметров трапеции

Обратите внимание, теперь изображение представляет собой почти идеальный прямоугольник

Одно замечание: я обсуждал только вертикальную коррекцию трапецеидальных искажений. Возможно, вам понадобится коррекция горизонтального трапецеидального искажения, но варианты здесь менее стандартные. Некоторые проекторы предлагают коррекцию трапецеидальных искажений по горизонтали, а также по вертикали, и по мере того, как отрасль продвигается вперед, делают все больше и больше, но, если ваш проектор этого не делает, вам придется выполнить «ручную» коррекцию трапецеидальных искажений по горизонтали, что очень приятно Это значит, что вам нужно переместить проектор так, чтобы он совпадал с центральной линией экрана.

Поиграйте с коррекцией вертикального трапецеидального искажения и горизонтальной, если она у вас есть, пока проецируемое изображение не станет четким прямоугольником. Затем вы готовы перейти к следующему этапу настройки экрана.

Power Point

Проекторы часто используют для показа презентаций. В программе Power Point даже есть отдельный инструмент.

1. В ней откройте вкладку «Показ слайдов» (не меню, а именно вкладку).
2. Откройте список «Показать на…».
3. Если всё правильно подключено и настроено, там будет проектор.
4. Чтобы изменить размер и качество кадра, нажмите на «Разрешение».
5. Можете воспользоваться опцией «Режим докладчика». Так на экране отобразятся кнопки для управления презентацией и заметки.

Понять, какая контрастность и яркость проектора лучше, можно на личном опыте. Не существует универсальных параметров. Для официальных презентаций настройки одни, для «домашнего» просмотра — другие.

Параметры, которые необходимо настроить

Как настроить проектор? Ответ на данным вопрос будет дан ниже.

Существует несколько типов проекторов. Отличаться данные устройства могут принципами воспроизведения необходимого контента и качеством оного. Стандартный перечень характеристик и настроек может отличаться в зависимости от фирмы-производителя. Калибровка проектора поспособствует достижению наилучшего качества изображений и видео, в случае, если изначально оно не соответствует вашим пожеланиям.

Точная настройка проектора является кропотливым процессом, требует внимательности и концентрации на этой филигранной работе. Для настройки проектора вам потребуются некоторые инструменты, такие как: специально предназначенное программное обеспечение, изображение, которые послужат образцом, колориметр и спектрофотометр.

Рекомендуемая последовательности проведения калибровки такова:

• Показатель резкости (настраивается в первую очередь, так как это поможет в настройке дальнейших показателей и параметров)
• Чистота изображений (предотвращает различные неточности в передаче картинки, возможные помехи)
• Точность цветовой гаммы
• Показатель контраста изображений и видео
• Разрешение выдаваемой проекции

Изменения в уровне цветовой гаммы также имеют определённую последовательность:

• Контраст тёмных и светлых тонов
• Области улавливания серых оттенков
• Цветовая гамма

Для грамотного улучшения работы проектора настоятельно рекомендуется обратиться к специалисту, но при желании это можно сделать и своими руками. В процессе настройки вам могут потребоваться некие узконаправленные знания и специализированные, довольно-таки дорогие, приборы. Более широкий спектр возможностей для настройки вам может предоставить платное ПО, но для первого раза можно использовать и бесплатный софт.

Настройка картинки

И последний этап настройки — сама картинка. Яркость, гамма, насыщенность. Их надо подбирать самостоятельно. На качество кадра влияет много факторов: освещение в комнате, расстояние до экрана, сам экран, количество зрителей, ваши личные предпочтения и восприятие, ситуация (например, просмотр фильма в кругу семьи или презентация перед коллегами). Невозможно однозначно сказать, какая контрастность проектора лучше. Это придётся определять «на глаз».

Для демонстрации в офисе важна яркость. Чтобы все разглядели экран. При небольшом количестве зрителей лучше сделать упор на насыщенность и гамму. Они увеличивают чёткость.

1. Возьмите какое-нибудь эталонное изображение, по которому будете ориентироваться. Это может быть кадр из фильма или фотография.
2. Картинка для настройки проектора должна включать тёмные и светлые цвета. Лучший вариант — чёрный и белый. Желательно, чтобы там были мелкие детали. И не просто однотонная «заливка», а текстура какого-нибудь материала. Например, одежда, обои.
3. Надо выбирать «методом научного тыка». Оцените, при каких значениях гаммы и контрастности вам лучше всего видны переходы между цветами.
4. Отрегулируйте яркость так, чтобы не потерять чёткость изображения.
5. Проверьте настройки на других кадрах. Посмотрите отрывок из видео. Если у вас не устают глаза, вам не нужно напрягаться, чтобы разглядеть детали, свет вас не слепит, значит, вы нашли идеальные параметры.

Это можно сделать и через ПК.

• Панель управления — Экран.
• «Калибровка цветов».

Калибровка цветов в Windows 7

• Открывшееся меню перенесите на тот монитор (экран), который хотите настроить.
• Несколько раз нажмите «Далее». Попутно прочитайте инструкцию, которая появляется в окне.
• Вам будет дан пример «хорошей» и «плохой» гаммы. Ориентируйтесь на него и на своё восприятие.
• Выставите подходящее вам значение и снова «Далее».
• При выборе контрастности и яркости тоже будут появляться эталонные картинки с пояснениями.

Подготовка к установке проектора на потолке

Как только вы выясните, нужно ли вашему проектору фирменное или универсальное крепление, вы почти готовы к походу по магазинам. Чтобы подготовиться к выбору правильного крепления, вам необходимо знать, какого размера экран, который вы хотите проецировать, и какое расстояние проекции проектора должно соответствовать этому размеру. Опять же, здесь есть место для маневра, и в спецификациях вашего устройства будет указано расстояние до экрана для оптимального восприятия.

Как только вы узнаете расстояние от экрана, тогда вы узнаете, где на потолке вы хотите поставить крепление, поэтому последний вопрос, на который нужно ответить, – какой должна быть высота проектора. Это позволит определить, понадобится ли вам регулируемое по высоте крепление, такое как универсальное потолочное крепление для проектора DYNAVISTA Full Motion, или простое устройство, которое подвешивается прямо к потолку, например универсальное крепление для проектора VIVO.

Бизнес из проектора и компьютера

Для начала рассмотрим пример Flashlines, которые специализируются на организации AR-проекций разных масштабов. Несмотря на спартанский сайт в пять с половиной страниц, FL есть что показать, что они и делают на своем инстаграме.

Показатели вовлеченности аудитории не самые высокие (в т.ч. и на YouTube), но, видимо, и их хватает, чтобы делать бизнес. Заодно даже задумали для продвижения собственного ПО для iPad.

Но не суть. Главное, что можно пронаблюдать, изучая их работы – это то, что значительная часть инсталляций имеет малый-средний масштаб и выполняется ночью или в полутьме. И выясняется, что необязательно раскошеливаться на сверхъяркий дорогостоящий инсталляционный проектор, чтобы устраивать видеомаппинг, когда можно обойтись ярким универсальным. В частности, пары уже архивных Epson EB-1945W хватает для львиной доли проектов, включая даже маппинг на высокое здание.

Насколько мне стало известно после общения с ними, FL как раз с этим комплектом и «катаются» к заказчикам, чтобы, во-первых, сразу на месте показать несколько потенциальных вариантов проекции, а также «продать» свои услуги, ведь лучше один раз посмотреть на AR-проекцию вживую, чем сто раз услышать или смотреть мелкие картинки на Instagram.

Кроме зданий можно встретить более «модные» типы инсталляций, которые набирают популярность день ото дня – AR-проекции для POS (point of sales, иначе говоря – точек продаж).

Вот простая же идея – подвесить проектор под потолком (или хотя бы кое-как его расположить, где нужно – вариантов масса), нарисовать цветную маску из геометрических фигур и минимально анимировать смену цвета или их появление/гашение. Но ведь какой эффект! В частности, даже я, как неопытный VFX-хоббист, вижу, что в ролике нет ничего сверхъестественного. Если имеется доступ к любому инструменту для работы с видео – After Effects, Premiere, Vegas, Final Cut, – то из спичек и желудей масок и их анимации/базового скриптинга (того же wiggle из AE для плавного изменения интенсивности цвета фигур) можно получить то же, «рисуя» маски прямо поверх объекта, выведя копию окно композиции на второй монитор, в роли которого у нас и выступает проектор.

Сам я, к примеру, практики и интереса ради непосредственно работал над созданием мультимедийной презентации к 5-летию Фабрики печати Epson, где использовал Softimage и After Effects для визуализации отдельных «слайдов», а также позволил себе поиграть с симуляцией жидкости тут и там. Представьте себе, насколько было бы круче, если бы проекция в какой-то момент была не на стену, а на большую «картонную бутылку» из-под чернил для принтера. Так, чтобы в ней плескалась и переливалась всеми цветами жидкость, а то вообще какая-нибудь сцена происходила с плавающими бумажными лебедями… Столько возможностей! Жаль реализовать не удалось из-за нехватки времени (то был экспериментальный in-house-проект, который случайно вырос из прототипа, придуманного за пару месяцев до мероприятия).

К слову, проекторы для подвеса под потолок специально для POS и описанных выше небольших инсталляций-визуализаций товаров у Epson имеются. Это Epson LightScene EV-100/, мы их величаем «лазерными проекторами для акцентированной подсветки».

Они лазерные (т.е. с максимально «живучим» источником света) и обладают регулируемой яркостью до 2000 люмен. Но они весьма недешевые. Поэтому в качестве «пробы пера» можно начать с чего-то попроще и дешевле, но с хорошим запасом яркости. Скажем, 3000 лм и более. Например, Epson EB-2042 имеет рекомендованную Epson цену менее 1000$ и обладает яркостью аж 4400 лм! Чем не кандидат в универсальный инструмент для организации малых и средних инсталляций «на месте»?

С железом более-менее понятно: компьютер и проектор. А как быть с программным обеспечением и различными вариантами AR-проекции?

Правила монтажа проектора

Установку видеопроектора условно можно разбить на два отдельных этапа:

• закрепление на стене экрана;
• монтаж проекторного оборудования.

Современные модели видеопроекторов могут отображать воспроизводимую картинку на экранах диагональю 2,54 метра (100 дюймов). Для удобства рекомендуется пользоваться теми их разновидностями, которые можно сворачивать (напоминающими жалюзи). При этом размеры полотен должны соотноситься с площадью помещения. Чтобы не пострадала четкость изображения, рекомендуется выбирать под установку экрана место на стене, которое напрямую не освещается солнечным светом.

Случается, что требуется повесить экранное полотно на потолке. Работа выполняется сходным способом, как и при настенном креплении, но только этот вариант сложнее реализовать на практике. В некоторых случаях, например, когда комната маленькая по размеру, вначале удобно повесить видеопроектор, а после экран к нему.

Часто потолки внутри помещений не бетонные, а из других материалов и разной конструкции, например, из гипсокартона, модульного типа или натяжные. Такие варианты – это проблемные случаи. Работать приходится очень аккуратно, чтобы не повредить потолочное покрытие. Все мероприятия сопряжены с необходимостью изменения или усиления существующей конструкции. При этом нужно знать, как правильно в каждом случае прикреплять кронштейн. Рабочие ошибки могут привести к необходимости переделывания всего потолка, вызвав значительные непредвиденные денежные расходы.

Если потолок натяжной, то без специальных инструментов и навыков вообще не обойтись. В таком случае только специалисты способны правильно выполнить монтажную работу.

Принципы наладки устройства

Наладочные работы призваны обеспечить приближение цветовых характеристик к эталонным показателям. Последние берут из специальных таблиц, либо графиков, содержащихся в программной базе или используемого наладочного оборудования. По принципу проведения подгонки параметров выделяют 2 подхода к процессу калибровки. Они рассмотрены в следующей таблице.

Способ	Сущность	Достоинства	Недостатки
аппаратный	вариант осуществляется путем изменения параметров самого прибора	позволяет откалибровать разные устройства: проектор, телевизор	результат определяется техническими возможностями устройства
вызывает меньше дефектов на картинке, чем программный способ	трудный метод: при изменении одного показателя – меняются другие параметры
программный	предполагает для определенной модели создание оптимального профиля (цветового), связанного с конкретным монитором	в большинстве случаев процесс проходит автоматически	при наладке необходимо иметь компьютер, либо другое устройство с операционной системой, совместимой с имеющейся моделью, позволяющей работать с цветом

А если в комнате светло?

Мой опыт: расшторенное окно (на улице облачно, но светло), включенная люстра:

Epson EF-100 успешно борется со засветкой: 2000 люмен – вполне «взрослый» запас яркости

Тут приходит на помощь главная особенность Epson EF-100: он может похвастаться весьма высоким уровнем яркости в сравнении со своими светодиодными собратьями. Как оказалось, это непосредственно сказывается на удобстве использования. Я и сам не ожидал, что качество изображения останется хорошим несмотря на столь сложные условия освещения. Даже желания блокировать свет не возникло и я продолжил смотреть ролики на YouTube.

Итоги номер РАЗ

Подведем первую половину совершенно непредвзятых итогов с плюсами и минусами:

Поскольку для достижения одинакового размера изображения требуется меньше проекторов, чем панелей в видеостене, это автоматически упрощает подключение проектора и настройку многоэкранной проекции.
Проектор является компактным устройством (если брать отношение диагонали изображения к весу и габаритам), что упрощает его хранение и транспортировку и ускоряет установку.
Проектор может работать с различными видами поверхностей, не имеет жестких ограничений в по размеру и форме изображения, позволяет работать с поверхностями, не предусматривающими нагрузок, при этом проектор может быть установлен в большом диапазоне расстояний от экрана.
Тем не менее, проекторы отбрасывают на экран тени, поэтому приходится исключать нахождение каких-либо объектов на пути света (часто эта проблема решается с помощью ультракороткофокусного объектива).
В некоторых случаях сам проектор может обращать на себя внимание, а в других — места для его установки может и не оказаться.
Наконец, ключевое преимущество проектора всплывает в тот момент, когда начинается подсчет стоимости решения. Именно фактор цены для многих заказчиков оказывается наиболее веской причиной остановить свой выбор на этом типе устройств

Говорю, основываясь на нашем реальном опыте работы с прокатчиками и заказчиками, которые умеют считать деньги.

Надеюсь, на основную часть вопросов, которые могли бы возникнуть у вас и регулярно возникают у клиентов, обращающихся к нашим экспертам за бесплатным советом, мне удалось осветить в данной публикации.

Тем не менее, за ее рамками остался такой важный вопрос, как качество изображения (и яркости в том числе). Во второй части я, наконец, расскажу о том, как в действительности соотносится яркость ЖК-панелей и проекторов (а то читатели еще решат, что мы намеренно избегаем этой «скользкой» темы). Так что, как говорится, оставайтесь с нами – будет интересно!

И для тех, кто в самом деле (да не может быть!) дочитал до выводов, немного интересностей:
