Стабилизатор напряжения и генератор. Основные характеристики

Как определить мощность стабилизатора для генератора?

В случае установки стабилизатора перед генератором, мощность устройства должна быть не меньше номинальной мощности генератора, желательно наличие запаса в 20-30%, учитывающего возможные перегрузки.

При выборе стабилизатора для установки после генератора, необходимо ориентироваться на нагрузку, подключаемую непосредственно к стабилизатору. Актуальная мощность устройства в таком случае равна мощности нагрузки, увеличенной на запас в 20-30%. Если потребителей несколько, то их мощность суммируется, а запас определяется исходя из полученного суммированием значения.

Все устройства, имеющие в своём составе электродвигатель, характеризуются наличием высоких пусковых токов. При определении мощности стабилизатора для подобных электроприборов необходимо использовать не номинальную мощность, а максимальную – пусковую (обычно превышает штатную минимум в 3 раза).

Выбирая стабилизатор, обязательно изучите техническую документацию защищаемого оборудования и найдите сведенья о потребляемой мощности в различных режимах работы. Мощность стабилизатора определяется по максимальному из приведённых значений!

Стабилизатор для генератора

Отличным дополнением к покупке генератора станет приобретение стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости. Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже. В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено, генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения. Использование генератора в сочетании со стабилизатором тока, который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло. Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%

Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Активную нагрузку на сеть создают устройства, которые выделяют тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки – это нагрузки на приборы, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности проводится немного сложнее: имеющийся показатель делят на коэффициент cosφ. Соответственно, меняется и единица измерения: мощность приборов с реактивной нагрузкой изменяется уже в Вольт-амперах, а не в Ваттах.

Также генераторы подразделяются по виду используемого топлива. Для некоторых пригоден дизель, а другие работают исключительно на бензине. Дизельные генераторы стоят дороже аналогичных бензиновых, но при этом они расходуют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая – решать вам, а в сложных случаях стоит и проконсультироваться со специалистом.

Затраты на покупку генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Читайте далее:

Стабилизатор напряжения после генератора

Автоматический стабилизатор напряжения однофазный электронного типа

Электро генераторы какой выбрать

Какой генератор выбрать для дома

Как выбрать генератор для частного дома

Как работает стабилизатор напряжения

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: функции понижения и повышения напряжения.

Функция понижения и повышения — это не что иное, как регулирование постоянного напряжения от перенапряжения.

Эта функция может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем.

В условиях перенапряжения функция «понижения напряжения» обеспечивает необходимое снижение интенсивности напряжения. Аналогично, в условиях пониженного напряжения функция «повышения напряжения» увеличивает интенсивность напряжения. Идея обеих функций в целом заключается в том, чтобы поддерживать одинаковое выходное напряжение.

Рис. 4 — Принципиальная схема функции понижения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции понижения полярность вторичной катушки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом вычитания напряжения первичной и вторичной катушек.

В стабилизаторе напряжения есть схема переключения. Всякий раз, когда обнаруживается превышение напряжения в первичном источнике питания, подключение нагрузки вручную или автоматически переключается в конфигурацию режима «Понижения» с помощью переключателей (реле).

Рис. 6 — Принципиальная схема функции повышения напряжения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в функции «Повышения». В функции повышения полярность вторичной обмотки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом сложения напряжения первичной и вторичной обмоток.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

Инверторные стабилизирующие устройства

Всё более популярными становятся устройства стабилизации, работающие по принципу двойного преобразования напряжения. Они не имеют подвижных элементов и обеспечивают куда более высокое качество выравнивания тока, чем классические сервоприводные, релейные и электронные.

Схема инверторного стабилизатора напряжения 220В включает:

Входной частотный фильтр;
Выпрямитель напряжения;
Корректор коэффициента мощности;
Накопительный конденсатор;
Преобразователь постоянного напряжения в переменное (инвертор) с требуемыми на выходе устройства характеристиками.
Микроконтроллер.

Инверторные устройства стабилизации обеспечивают КПД выше 90% и практически нулевую инерционность, поддерживая широкий спектр входных параметров тока.

Схема подключения стабилизатора напряжения не представляет особой сложности

Очень важно при этом грамотно выбрать сечение кабеля:

Чем выше мощность устройства, тем большей должна быть площадь сечения;
При низком уровне входного напряжения сила тока будет большой, поэтому для сетей с преобладающими проседаниями напряжения следует выбирать сечение кабеля с запасом.

И главное: при подключении стабилизатора любого типа требуется неукоснительно соблюдать правила электробезопасности и рекомендации производителя, указанные в паспорте устройства.

Скачать инструкции к стабилизаторам напряжения:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 695 раз./• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1447 раз./• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1332 раз./

Стабилизатор напряжения – применение, принцип работы

Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.

Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения).

Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне.

Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

режим стабилизации напряжения
режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
чтобы продлить срок службы устройства

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Бензиновые генераторы инверторного типа: экономия топлива плюс качество энергии

Бензиновый генератор инверторного типа представляет собой мини-электростанцию, обеспечивающую производство электроэнергии высокого качества, стабилизированной по частоте и выходному напряжению.

Принцип работы инверторного бензинового генератора

Инверторный генератор с ШИМ (широтно-импульсной модуляцией) значительно экономит бензин благодаря электронной регулировке оборотов двигателя и электронной системе зажигания.

Бензогенератор подобного типа при снижении нагрузки до минимума автоматически переключает двигатель электроустановки в режим экономии топлива, расходуемого на производство энергии.

Устройство инвенторного бензинового генератора

Инверторные бензиновые генераторы просто необходимы для вашего бизнеса, если во главу угла поставлена непрерывная работа электронного оборудования высокой точности. Для подобных случаев бензогенератор инверторного типа рекомендован в качестве резервного источника электропитания.

Релейный стабилизатор напряжения

Сегодня невозможно представить квартиру, в которой не было бы бытовой техники. Каждое устройство требует защиты от перепадов напряжения в бытовой сети. Одним из таких приборов защиты является релейный стабилизатор напряжения.

Благодаря такому прибору можно создать комфортные условия работы электрических устройств. Уровень напряжения в номинальном режиме должен составлять 220 В. Релейный вид стабилизатора встречается во многих областях. Это популярный вид защитного прибора, так как имеет простое устройство.

Конструктивные особенности

Перед применением прибора требуется изучить, как он устроен и работает. Релейный стабилизатор включает в себя автотрансформатор и схему электронных элементов, управляющих его действием. В корпусе кроме этого имеется реле. Стабилизатор релейного типа считается повышающим, так как при пониженном напряжении прибор осуществляет повышение напряжения.

Возрастание напряжения будет осуществляться путем подключения дополнительной обмотки. Чаще всего в трансформаторе есть 4 обмотки. При превышении напряжения в сети стабилизатор снижает излишнее напряжение. Схема стабилизатора релейного типа состоит из:

Повышающий трансформатор.
Управляющий микроконтроллер.
Реле.

Это основные элементы релейного стабилизатора. Также устройство может содержать вспомогательные элементы, например, дисплей.

Принцип действия

Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.

Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.

Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.

Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.

Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.

Достоинства

Основными преимуществами релейной модели стабилизатора можно назвать:

Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
Большой интервал значений напряжения.
Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
Низкий уровень шума.
Допускается перегрузка до 110%.

Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.

Недостатки

В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.

Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.

Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.

Модели серии SVK

Модели данной серии относятся к стабилизаторам латерного типа. Чаще всего их используют на производстве для уменьшения скачков от сети. Схема подключения стабилизатора напряжения этой модели предусматривает наличие четырех транзисторов, которые расположены попарно. За счет этого ток преодолевает меньшее сопротивление в цепи. На выходе у системы имеется обмотка для обратного эффекта. Фильтров в схеме предусмотрено два.

За счет отсутствия конденсатора процесс преобразования также происходит быстрее. К недостаткам следует отнести большую чувствительность. На электромагнитное поле прибор реагирует очень остро. Схема подключения стабилизатора напряжения серии SVK регулятор предусматривает, как и систему индикации. Напряжение максимум устройством воспринимается до 240 В, а отклонение при этом не может превышать 10 %.

Плюсы и минусы электронных стабилизаторов

другими типами устройств стабилизации

Отсутствием шума в процессе работы;
Большим эксплуатационным ресурсом (тиристоры рассчитаны на 1 млрд срабатываний);
Отсутствием дугового разряда при размыкании;
Экономным потребление энергии;
Компактностью;
Быстродействием (до 20 мс);
Высокой точностью стабилизации (погрешность не более 3-6%);
Широким диапазоном входного тока (120-300 В);
Хорошей защитой от внешних помех;
Постоянным контролем параметров тока на входе и выходе;
Отсутствием движущихся деталей;
Конструктивной надёжностью.

Дополнительное преимущество электронных стабилизаторов заключается в возможности их применения в неотапливаемых помещениях с температурным режимом -40…-25°C.

Электронные устройства стабилизации сетевого напряжения имеют и недостатки, которые обязательно нужно учитывать при выборе.

В этот список входят:

Ступенчатый характер нормализации тока;
Высокая вероятность ошибок и сбоев микроконтроллерного управления;
Сложность обслуживания и ремонта;
Потери мощности при недостаточном входном напряжении;
Ограничения по нагрузкам реактивного характера;
Трапециевидная или прямоугольная (меандр) форма выходного напряжения;
Дискретные аномалии выходного напряжения при переключении трансформаторных обмоток;
Слабая устойчивость к перегрузкам;
Высокая рыночная стоимость.

Также следует отметить, что в сравнении с тиристорными системами, стабилизаторы, в которых функцию силовых ключей выполняют симисторы, чувствительны к скачкам напряжения при работе с индуктивными нагрузками. Кроме того, существует высокий риск перегрева симисторов. Вследствие этого они оснащаются специальными радиаторами или кулерами, что увеличивает вес, габариты и, при втором варианте охлаждения, энергозатратность системы.

Дизель-генераторы: устройство и принцип работы

ДГУ генерирует электрическую энергию, сжигая дизтопливо. Период работы дизель-генератора зависит только от запасов топлива, расход которого на 1 час работы ДГУ может быть в пределах от 6 до 50 литров. Расходуется тем больше дизельного топлива, чем мощнее имеющийся в хозяйстве агрегат.

Нужно знать, что на рынке представлены модели дизель-генераторных установок, способные генерировать от десятка kVA до одного мVА (и это не предел). Поскольку стоимость генератора напрямую связана с его производительностью, предпочтительней приобретать агрегат, точно соответствующий по мощности потребностям бизнеса. Вы не переплатите за лишние kVA, но и не потерпите убытков в случае непредвиденных перебоев с подачей энергии. Стоит учитывать, что аварийные перебои в поставках энергии внешними электросетями бывают не ежесуточно, поэтому расход дизельного топлива не окажется пугающим.

Дизель-генератор представляет собой конструкцию из электрогенератора (1- или 3-фазного) и дизельного двигателя, соединенных между собой посредством вала.

Устройство дизельного генератора

Поскольку двигатель при работе создает вибрации, опасные для стабильно вращающегося вала, агрегация генератор-двигатель производится на основе тонкого расчета и жесткости конструкции. Соблюсти требуемые для стабильной работы дизельного генератора условия можно лишь с использованием оборудования ведущих фирм и, помимо того, путем установки ДГУ на погашающей вибрации особой амортизационной раме.

Помимо необходимости погашения вибрации, производимой мощными двигателями установок, производящих до 1000 и более кVA, учитывается и потребность защиты от неизбежного в таких случаях шума, особенно, если ДГУ используется в городской черте.

С этой целью предусмотрена комплектация дизельного генератора особым кожухом, уменьшающим шум до приемлемого предела (от 37 до ста Дб). Использование специальных противошумовых кожухов, в случае большой мощности дизельных генераторов, сочетают с установкой ДГУ в изолированных помещениях с шумоизоляцией.

Дизельный генератор в шумоподавляющем кожухе

При скорости работы двигателя от 1500 до 3 тысяч оборотов в минуту, даже случайное и незначительное нарушение рабочих режимов внутри него (изменение температуры, давления и т.д.) может незамедлительно уменьшить производительность или повредить двигатель. Поэтому многочисленные контрольные датчики и измерительные приборы входят в комплект дизель-генератора в таком же обязательном порядке, как система охлаждения, генератор и сам двигатель.

Работа генератора

По принципу действия генераторы разделяют на виды:

С ручным управлением.
С автоматическим управлением.

Генераторы ручного управления приводятся в действие человеком при обнаружении проблем в основной сети питания. Этот метод не обладает достаточной эффективностью, так как при подключении высокочувствительных устройств проходит много времени между отключением электроэнергии и пуском генератора. Предотвратить скачки напряжения с помощью генератора не получится. Поэтому ручные генераторы не очень популярны.

Сегодня особенно широко используются генераторы с автоматическим срабатыванием, путем отслеживания работы электрической сети. Он запускается автоматически при перебоях в сети. При нормализации работы сети, генератор сразу отключается самостоятельно, а работа всех электрических устройств переключается на основную сеть.

Такая автоматическая система дает возможность обеспечения постоянным питанием различных устройств. Однако она имеет недостаток: генератор может запуститься даже тогда, когда основная сеть исправна. Такое включение возможно, когда резко снижается напряжение в сети на короткое время. Автоматика ошибочно срабатывает и принимает это снижение питания за отключение сети.

Применение генератора совместно со стабилизатором, включенным в сеть перед генератором, решает эту задачу. Теперь генератор запустится только при действительном отключении электроэнергии. Стабилизатор не даст генератору запуститься при малых колебаниях питания в сети.

Дизель-генераторы: чем они хороши для бизнеса

Современный бизнес невозможен без активного использования специализированного электрооборудования, компьютеров и офисной техники. Нагрузки, необходимые для запитки аппаратуры, могут быть как от 1 до 100 kVA, так и более.

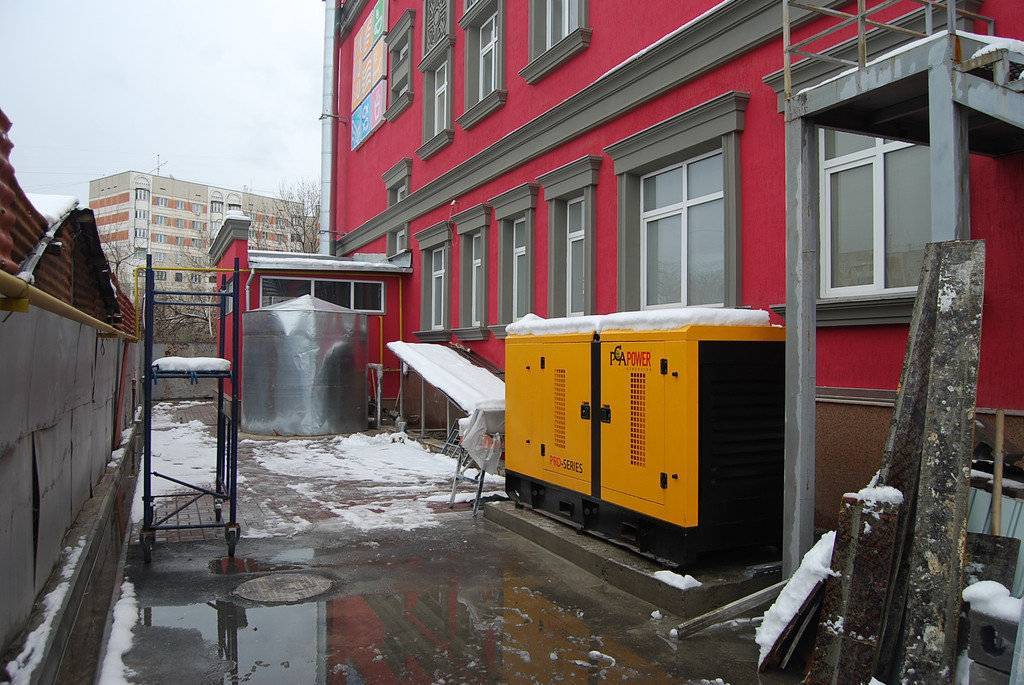

Дизель-генератор для здания

Поддержка беспрерывного электропитания в таких условиях с помощью батарей (при обрыве внешней электролинии или профилактических работах на ней) из-за краткого времени резервной работы аккумуляторов нецелесообразна. Батарейное резервное питание ограничивается проблемой заряда батарей во время их использования, эксплуатационным сроком, количеством батарей и их емкостью.

Поэтому предпочтительней не запасать электроэнергию в батареях на случай перебоя в электроснабжении, а при необходимости генерировать ток в нужном объеме. Из служащих для этой цели бензиновых генераторов и дизель-генераторных установок предпочтение, в силу безопасности, надежности и возможности непрерывного использования с большой нагрузкой, отдается последним.

В пользу дизельного генератора можно отнести и то, что при верном подборе модели время его работы, как резервного источника энергии, практически не ограничено. В то же время следует четко представлять себе специфику использования данного вида генераторов, требующих определенных условий для установки (на улице или в особо предназначенном помещении), вентиляционных устройств, каналов для отвода продуктов сгорания жидкого топлива и т. д.

При необходимости создания системы беспрерывного электроснабжения в бизнесе стоит уже на этапе планирования размещения подобной системы четко осознавать, что на приобретение дизельного генератора (мощностью от двадцати до ста kVA) нужны куда меньшие средства, чем на аккумуляторные шкафы.

Дизельные генераторы

Достижение энергетической независимости бизнеса через создание запаса электрической энергии в батареях достаточно проблематично еще и в силу того, что более 2-3 лет аккумуляторы вряд ли прослужат. А ДГУ (дизель-генераторные установки) при эксплуатации их в рекомендованных производителем условиях и правильной организации обслуживания сервисными центрами, как показывает практика, сохраняют способность служить своим владельцам 10 и более лет.

Почему стабилизатор необходим для генератора?

Защита от повышенного расхода топлива и быстрого износа

Суть проблемы заключается в том, что полное отключение электроэнергии встречается не часто, более распространены колебания сетевого напряжения. При этом падения даже до 160-170 В достаточно для автоматического включения генератора. То есть, устройство будет работать и расходовать топливо при наличии электричества в сети, которое можно просто отрегулировать до нужных параметров.

Автоматическая система запуска включает генератор и при повышенном напряжении – более 230 В. Конечно, параметры сети чаще падают, чем поднимаются, но в непосредственной близости от промышленных предприятий скачки напряжения выше нормы являются привычным явлением.

Еще одна распространенная причина автоматического запуска генераторной установки – кратковременный, буквально на доли секунды, перерыв в электропитании, после которого напряжение в сети восстанавливается.

Стоит отметить, что системы запуска современных генераторов при появлении электричества останавливают работу устройства. Но, во-первых, такая функция есть не у всех моделей, а, во-вторых, система может просто не уловить момент включения сетевого питания после молниеносного обрыва, вследствие чего электростанция продолжит работать, расходуя топливо без необходимости.

Стабилизатор напряжения, нейтрализующий сетевые скачки, решит перечисленные выше проблемы. Получая напряжение с выхода стабилизатора, генератор запустится только в случае действительного отключения электроэнергии. Следовательно, использование автоматизированного генератора в связке со стабилизатором позволит избежать лишних запусков устройства, что защитит его механические элементы от преждевременного износа и заметно сократит расход топлива. Вышесказанное позволяет уверенно утверждать – приобретение качественного стабилизатора напряжения быстро окупит себя!

Корректировка формы и значения выходного напряжения

Ещё одной из причин необходимости использования бензинового или дизельного генератора в связке со стабилизатором является низкое качество вырабатываемого генератором напряжения.

Форма выходного напряжения у бюджетных генераторов, как правило, оставляет желать лучшего. Обычно это аппроксимированная синусоида.

Непостоянное значение выходного напряжения – еще один серьезный недостаток многих простых генераторов. Так, увеличение нагрузки потребления (например, при включении электродвигателей с высокими пусковыми токами) приводит к снижению скорости вращения вала у двигателя внутреннего сгорания, что в свою очередь обуславливает падение напряжения на выходе генератора.

«Чистый синус» и стабильное значение напряжения на выходе можно получить, используя генераторы со встроенным инвертором и системой контроля и коррекции напряжения. Такие приборы естественно не нуждаются в дополнительном устройстве стабилизации, однако превышают в несколько раз по своей стоимости более простые аналоги.

Применение же бюджетных генераторов с модифицированной синусоидой, частотой и напряжением на выходе без стабилизатора напряжения будет обоснованным только для нетребовательной к качеству питания нагрузки.

Стабилизатор какого типа лучше использовать при подключении после генератора?

Подключение стабилизатора после генератора сопряжено с некоторыми проблемами, главная из которых – пилообразная форма выдаваемого генератором напряжения, частота которого может варьироваться от 48 Гц до 52 Гц. В условиях такого входного сигнала любой стабилизатор, кроме инверторного, не сможет нормально работать и рано или поздно выйдет из строя.

Кроме того, нагрузка в виде стабилизатора негативно сказывается на генераторе, для которого свойственны сниженные обороты при запуске, обуславливающие падение выходного напряжения. В этот момент стабилизатор пытается повысить напряжение и начинает переключать обмотки автотрансформатора, тем самым осложняя работу генератора.

Инверторные стабилизаторы избавлены от вышеназванных проблем. Данные устройства имеют широкий диапазон входной частоты – 43-57 Гц и корректируют форму входного напряжения, что обеспечивает выходной сигнал идеальной синусоидальной формы даже при электропитании от генератора. Кроме того, отсутствие в конструктиве автотрансформатора, позволяют снизить обратное влияние инверторного стабилизатора на генератор.
