Разновидности и особенности кабельно-проводниковой продукции

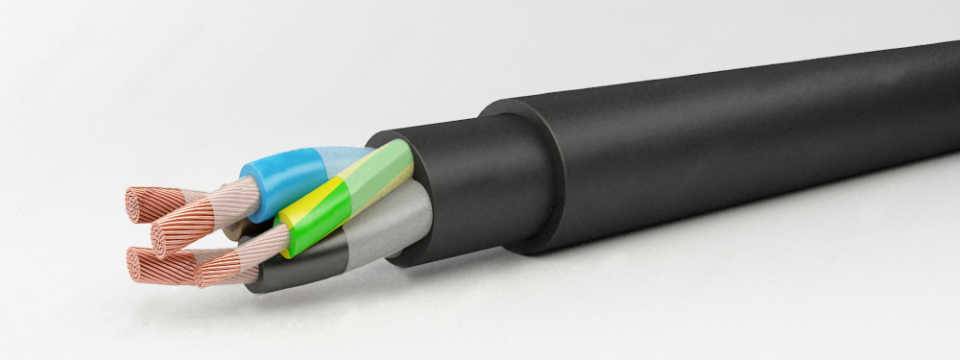

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

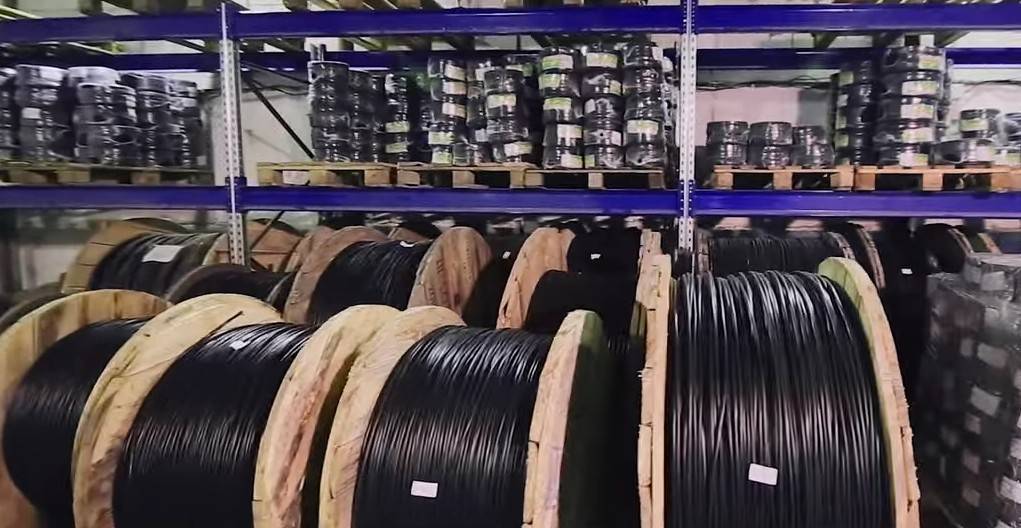

Виды кабельно-проводниковой продукции

Кабели и проводная продукция используются для передачи и распределения электроэнергии между потребителями. Рабочее напряжение находиться в диапазоне 220-1000 В при стандартной частоте 50 Гц.

Современные предприятия кабальной промышленности поставляют на рынок широчайший ассортимент кабельной и проводной продукции. Различные виды кабеля или проводов имеют конкретное назначение и решают определенный спектр задач.

Если внимательно присмотреться к кабельной продукции, то можно заметить, что они изготавливаются они из меди и алюминия. Причем алюминиевых проводов и кабелей намного меньше. Из других материалов кабельная продукция не производиться.

Трудно не заметить, что структура жил кабелей бывает различной и состоит из большого количества проволочек, хотя может иметь и только одну жилу. Чаще всего количество жил в кабеле находиться в пределах 1-5. Наиболее часто используются провода и кабели сечением от 1,5 до 240 мм2.

Структура жил кабелей практически не оказывает влияния на параметрах их проводимости, но существенно влияет на гибкость кабеля и удобство его монтажа. Возникает закономерный вопрос, а откуда же берется такое разнообразие марок кабельной продукции?

Так вот большей частью отличия кабельной продукции зависят от свойств их изоляции. Покупая кабельную продукцию можно легко заметить, что стоимость кабеля зависит от сечения его жил. Соответственно кабельная продукция большего сечения стоит дороже.

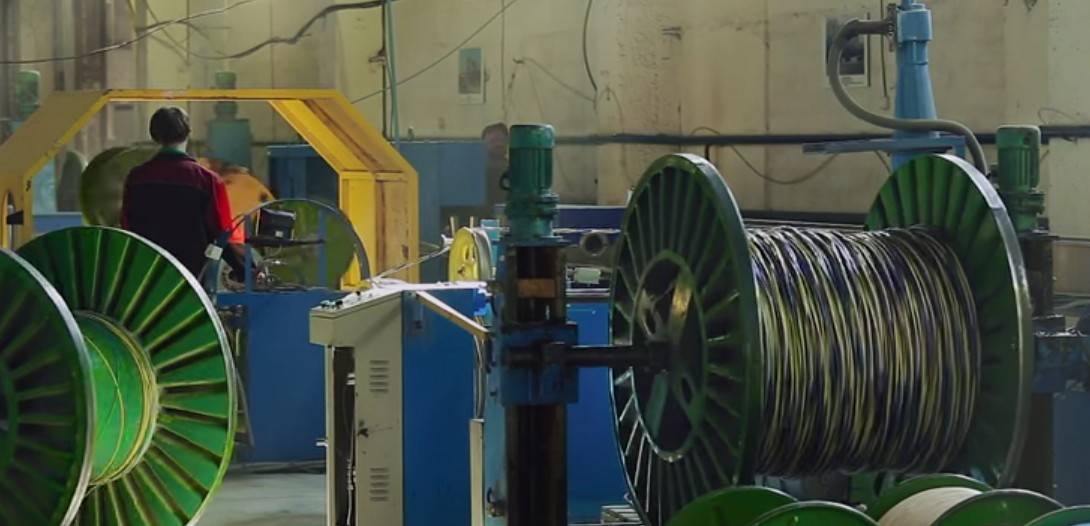

Производство кабельной продукции

Кроме того стоимость кабельной продукции зависит от того какое количество провода или кабеля покупает конкретный клиент. Покупка провода оптом позволяет приобрести его немного дешевле, чем его реализуют в розницу. Поэтому организации занимающиеся монтажом кабельных или проводных сетей различного назначения имеют возможность сэкономить определенные количество средств на оптовых покупках.

Применение кабельной продукции не ограничивается только использованием его для бытовых целей. Много кабельной продукции использует судостроение. Для этих целей применяют кабель судовой, который может с успехом работать в экстремальных корабельных условиях. Безусловно, такой кабель должен по своим параметрам соответствовать назначению. Поэтому такая кабельная продукция имеет только присущие ей свойства и параметры.

Современный рынок кабельной и проводной продукции способен удовлетворить любые запросы потребителей в полном объеме. Поэтому проблем с приобретением кабелей с нужными характеристиками практически нет.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

1. ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
2. OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
3. PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Маркировка проводов и кабелей и расшифровка марки

Разновидности и конструктивные особенности электрических проводов

Какие бывают виды соединительных муфт для кабелей?

Как закрепить провода силового кабеля на стене — все способы

В чём отличие кабеля от провода и что выбрать

Какие бывают виды клеммных соединительных колодок?

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).

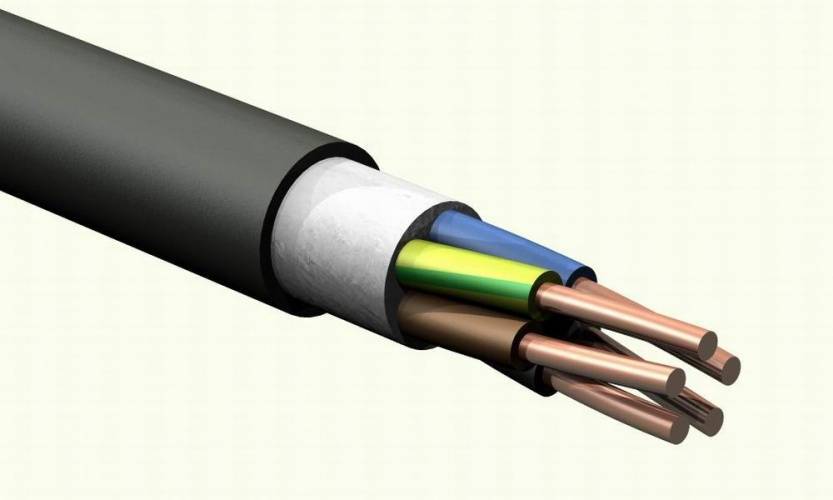

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Виды проводов

Провод изолированный применяется для передачи электроэнергии в воздушных электрических сетях. Для изготовления поводов используется проволока алюминиевая марки АВЛ, стальной оцинкованный сердечник и проволока стальная низкоуглеродистая оцинкованная. Провода марки А выпускаются номинальным сечением от 16 до 185 мм2, марки АС – от 16 до 240 мм2, марки ПС – от 25 до 70 мм2.

Провод монтажный предназначен для соединения между собой элементов и деталей схем радиоэлектронной аппаратуры. При его изготовлении применяются медная или медная луженая проволока, проволока из нержавеющей стали, а также волокнистая, пластмассовая или комбинированная изоляция и капроновая оболочка. Изоляция нагревостойких проводов выполнена из сшитого полиэтилена, кремнийорганической резины, фторопластов, а также комбинаций стекловолокна с фторопластовой плёнкой.

Провод обмоточный используется для создания обмоток электрических машин, аппаратов, а также измерительных, регулирующих и прочих приборов. Для его изготовления применяется медная, алюминиевая и никелированная медная проволоки, а для изоляции применяются электроизоляционные лаки, образующие твёрдую эмалевую плёнку.

Провод установочный служит для распределения электрической энергии, а также для присоединения к сети электродвигателей, светильников и других потребителей тока. В качестве материалов для изготовления таких проводов используют медную или алюминиевую проволоку, электроизоляционную резину, полиэтилен или ПВХ-пластикат Поверх изоляции накладывают защитный покров в виде оплетки из хлопчатобумажной или шелковой пряжи, иногда наружную оплетку изготавливают из стальных оцинкованных проволок для защиты от механических воздействий.

09 марта 2010

Энергорегионкомплект

Виды кабельной продукции

Кабелем называют устройство, состоящее из одной или более изолированных жил, заключенных в металлическую или неметаллическую оболочку, поверх которой может быть наложен защитный покров, в том числе с броней. При наличии броневой оболочки кабель называют бронированным. Кабели без бронированной оболочки относятся к категории голых.

Провод – устройство из одной не изолированной или одной и более изолированных жил, защищённых неметаллической оболочкой, обмоткой или оплеткой из волокнистых материалов или проволоки.

Шнур представляет собой разновидность провода и состоит из двух или более изолированных гибких или особо гибких жил сечением до 1,5 мм, скрученных или уложенных параллельно. Поверх жил накладываются неметаллическая оболочка и защитный покров.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

Жилы

Жилы (а точнее, проволока для жил) могут производиться из различных материалов, в зависимости от назначения кабельно-проводниковой продукции.

Материалы производства относительно назначения проводов и кабелей:

• передача электроэнергии и сигналов (телефон, радио и пр.) – алюминий, медь, сталь, сплавы;
• передача оптических сигналов (интернет и пр.) – стекло, пластик;
• передача тепла (для греющих кабелей, например, тёплый пол) – нихром, медь, латунь.

Для электротехнической продукции обычно используются два металла – медь и алюминий. Каждый обладает рядом преимуществ и недостатков.

Алюминий – самое основное достоинство проволоки из этого металла, а значит, и проводов – демократичная цена. Также алюминий имеет малый вес, высокий уровень теплоотдачи. Всё это обусловило большую популярность алюминиевых электротехнических изделий. Минимально разрешенное сечение провода из алюминия составляет 1,6 мм. При этом жилы такого сечения могут быть только монолитными. В силу отсутствия гибкости проводов с алюминиевыми жилами допустимо использовать их при прокладке стационарной проводки. Достаточная окисляемость металла ухудшает его электропроводимые свойства, приводя к перегреванию контактов.

Медь – имеет более высокую цену и вес в сравнении с алюминиевой проволокой, при этом обладает неоспоримыми преимуществами – более высокая электропроводность, позволяющая уменьшать сечение провода, гибкость и эластичность. Эти качества сделали медь популярным металлом в производстве электротехнической продукции.

Вся кабельно-проводниковая продукция может быть систематизирована следующим образом:

• бытовая электропроводка;
• вторичные сети (сигнализация и пр.);
• воздушные линии;
• подвижное присоединение;
• стационарная прокладка;
• особые условия эксплуатации, требующие использования, например, термостойких кабелей.

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE *
• Y – изоляция из ПВХ
• H – отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
• M – монтажный кабель
• C – наличие медного экрана
• RG – наличие брони

* VDE – Verband Deutscher Elektrotechniker – союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

• Y – ПВХ-изоляция
• SL – изоляция из ПВХ
• Li – многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

• U – unfoiled (нефольгированный, неэкранированный)
• F – foiled (фольгированный, экранированный)
• S – screened (экранированный медными проволоками)
• S-F – общий экран из фольги + общий плетеный экран
• S-S – экран каждой пары из фольги + общий плетеный экран
• TP – twisted pair; витая пара
• SAT – satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

• J – инсталляционный, установочный кабель
• Y – ПВХ
• (St) – экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE
• HX – сшитая резина
• C – медный экран
• FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

• H – гармонизированный провод (одобрение HAR)
• N – соответствие национальному стандарту
• 05 – номинальное напряжение 300/500 В
• 07 – номинальное напряжение 450/750 В
• V – ПВХ изоляция
• K – гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

• N – кабель изготовлен согласно немецкому стандарту VDE
• Y – изоляция из ПВХ
• 2Y – полиэтилен
• 2X – сшитый полиэтилен
• S – медный экран
• (F) – продольная герметизация
• (FL) – продольная и поперечная герметизация
• E -трехжильный кабель
• R – броня из круглых стальных проволок
• -J – наличие желто-зеленой жилы
• -O – отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

• F – corda flessibile (гибкая жила)
• R – polivinilclorudo; PVC (ПВХ изоляция)
• O – anime riunite per cavo rotondo (круглый, не плоский кабель)
• R – polivinilclorudo; PVC (ПВХ оболочка)

Провод ПБПП – ПУНП

Медный плоского вида провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает, если атмосфера -15°C до +50°C, предел влажности 98%. Агрессивную среду переносит хорошо. Чёрный или белый цвет, жилы голубые или зеленоватые.

Им хорошо монтировать осветительные системы и проводки розеток в постройках, при максимуме переменного тока с промышленной частотой – 250 вольт. Радиус изгибается на уровне, не уступающем десятикратной ширине. Режим поставок – бухты по 100 и 200 метров.
Модификация у ПБППг (ПУГНП) такая многопроволочного типа жилы, величина изгиба радиуса не ниже 10-кратной ширины. У АПУНП — цельнопроволочные, только жилы из алюминия.

Кабеля для охранно-пожарных систем

Кабеля для охранно-пожарных систем – еще один востребованный товар на рынке кабельной продукции. Применяется он для предохранения передачи данных в экстремальных условиях. Он обладает защитой от внешних радиопомех, которые могут создаваться другим оснащением. Как правило, такие кабеля используются для коммуникации внутри организации. Он может прокладываться в сухих или влажных местах, а также под открытым небом.

Производство кабельной продукции не ограничивается выпуском продукции лишь для обмена информацией или для передачи электричества. Довольно часто провода используются в строительстве. Так, широко применяются так называемые нагревательные провода. Они используются при устройстве систем «теплый пол».

Покрытые бесшовной изоляцией провода могут прогревать систему до 205 ᵒС. Конечно же, такая температура не нужна в частных системах отопления. Также подобные кабеля применяются для защиты труб от замерзания. А химической индустрии нагревательный кабель играет ведущую роль.

Не исключено применение нагревательных проводов для отопления теплиц. В таких строениях требуется нагреть не воздух, а прогреть грунт до необходимой температуры.

Прокладка электроотопления в теплице осуществляется под землей. Это позволяет растениям всегда оставаться в привычной для них среде обитания. При этом тепло, отданное такой системой обогрева, остается в постройке, поэтому для людей также создаются комфортные условия работы.

Виды кабелей

В зависимости от области применения, кабели подразделяются на несколько групп.

Кабель силовой предназначен для передачи и распределения электрической энергии в стационарных установках. Для производства жил используются медная или алюминиевая проволока, изоляция выполняется из бумажных лент, пропитанных маслом или специальными составами, а также из ПВХ-пластиката, полиэтилена, сшитого полиэтилена, резины. Оболочки могут быть свинцовыми, алюминиевыми или пластмассовыми. Диапазон переменного напряжения, в котором используются силовые кабели, составляет от 660В до 500 кВ.

Кабель связи служит для организации проводной связи и устройства сигнализации. Кабели связи подразделяются на высокочастотные (кабели дальней связи) и низкочастотные (кабели местной связи).

Жилы кабелей изготавливают из меди, изоляцию – из бумаги, полиэтилена, ПВХ-пластиката или комбинированную (воздушно-бумажную или воздушно-полиэтиленовую). Оболочки кабелей связи могут быть свинцовыми, алюминиевыми, стальными, пластмассовыми или металлопластмассовыми.

Кабель контрольный применяется для присоединения электрических приборов и аппаратов, контролирования работы объектов, устройства сигнализации и др.

Токопроводящие жилы изготовлены из меди, биметалла алюминий-медь, алюминия. Изоляция выполнена из полиэтилена и ПВХ-пластиката, иногда применяется резиновая изоляция.

Кабель управления служит для передачи сигналов малой мощности от датчиков к аппаратуре контроля и для дистанционного управления механизмами при подвижном соединении.

Для изготовления жил применяется медь, в качестве изоляции применяют полиэтилен, ПВХ-пластикат, фторопласт, резину. Все или отдельные токопроводящие жилы могут быть экранированными. Оболочка кабеля выполнена из пластмассы, а поверх неё может накладываться панцирная броня из стальных проволок. Кабели управления могут иметь круглую или плоскую форму.

Кабель радиочастотный предназначен для передачи и приема радиосигналов, импульсов и цифровой информации в диапазоне метровых, дециметровых и сантиметровых волн.

Внутренний проводник изготовлен из меди, изоляция выполнена из полиэтилена, фторопласта. Также она может быть полувоздушной (пористые пластмассы, шайбы, кордель и т.п.). Поверх изоляции наложены внешний проводник и защитная оболочка из полиэтилена или ПВХ-пластиката.

Кабель специальный используется в качестве измерительного, контрольного, подключающего устройства для оборудования на конвейерных лентах, в транспортных системах, монтажных линиях и т.д.

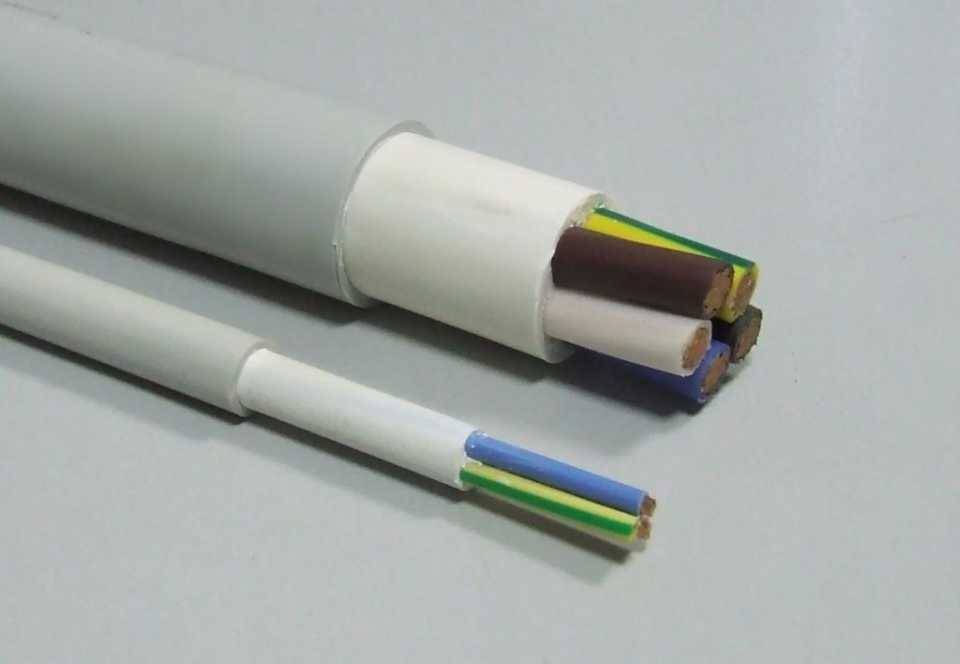

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.
