Что такое сетевой фильтр? И зачем нужен сетевой фильтр для аудио техники?

Сетевой фильтр своими руками

Схема простейшего фильтра состоит из выключателя и варистора, вот как она выглядит:

V1 – это и есть варистор, его маркировка «471», значит, что его напряжение срабатывания 470В, при этом чем больше его диаметр, тем большую энергию он сможет погасить не взорвавшись при этом. Это значит, что чем больший варистор вы поставите, тем лучше, лишь бы он влез по габаритам. Вот пример сетевого фильтра собранного по этой схеме, но в заводском исполнении. Из вышесказанного следует, что это дешевый прибор, который не фильтрует то, что должен, а лишь гасит импульсы.

Чтобы ваш сетевой фильтр еще и действительно был фильтром помех, необходимо добавить фильтрующий элемент – дроссель.

Схемы – это, конечно, хорошо, но как сделать сетевой фильтр из подручных средств? Достаточно просто! Почти всегда у любителя что-нибудь мастерить, можно найти старый ненужный или нерабочий блок питания, в нём есть такой фильтр на входе. Осталось только его выпаять. На фото он стоит в ближнем к нам углу платы.

Это дроссель с двумя обмотками, через одну из них проходит фаза, а через другую ноль, таким образом индуктивность входит в состав сетевого фильтра и снижает уровень помех.

Кстати блок питания может работать и без него, многие китайцы так и делают свои товары, часто это встречается в дешевых БП для компьютера и не только.

Если вы не нашли такого элемента в своих запасах – можно поискать ферритовое колечко с магнитной проницаемостью 400-2000 НМ и обмотать проводом ПЭВ-2 (можно смотать с 50 Гц сетевого трансформатора). Намотать на колечко так, как показано на картинке.

Не допускайте межвиткового замыкания и оставляйте зазоры как здесь изображено, иначе получите фейерверк от перемыкании фазы на ноль. Петельку на конце разрезать, в идеальном случае – сразу мотать двумя проводами. На кольцо перед намоткой наложить изолирующий слой, например из лакоткани.

Хорошая схема, которую легко сделать своими руками выглядит следующим образом:

А вот вариант его реализации «в железе». За основы взята пара фильтров от БП.

Конденсаторы лучше применять керамические или пленочные. Их можно также достать из блока питания, часто там встречаются в прямоугольном корпусе с острыми углами (параллелепипед).

Если есть ненужный БП можно просто отрезать часть платы с фильтром и использовать её. Вот пример на фото с указанием, что нужно отпилить для получения сетевого фильтра за пару минут.

И вот еще один вариант схемы для повторения. Именно она и используется во множестве блоков питания стандарта ATX:

Сетевой фильтр – полезное и простое устройство, которое не сложно сделать самому в домашних условиях. А если учесть все изобилие техники, прошедшей через современных обывателей и то, что у многих есть несколько ненужных и не работоспособных устройств, то запчасти валяются буквально у нас под ногами. Напоследок рекомендуем просмотреть несколько интересных видео инструкций по сборке самодельного сетевого фильтра:

Материалы по теме:

  • Как сделать удлинитель своими руками
  • Как выбрать стабилизатор напряжения
  • Что такое перенапряжение в сети

Сам электрик — энциклопедия домашнего мастера

Как правильно сделать выбор

Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.

Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя

Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания

Сетевые фильтры для офисов

Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.

Как выбрать сетевой фильтр для компьютера

Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.

Сетевые фильтры для ПК

Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:

  • контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
  • обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.

Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.

Модель Surge Arrest Essential

Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.

Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.

Выбор фильтра для ЖК-телевизора

Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:

Вариация сетевого фильтра

Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.

Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:

Сетевой фильтр с включением для каждой розетки

Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.

Разновидности фильтров

Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:

  • базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
  • универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
  • фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.

Рейтинг лучших умных сетевых фильтров

В продаже Вы также можете встретить дорогие сетевые приборы, которые относятся к категории Smart. Их главное отличие заключается в возможности управления устройством через Wi-Fi или Bluetooth с помощью смартфона или компьютера, поэтому их можно интегрировать в систему Умный дом.

AOFO Smart Power Strip-925b

AOFO Smart Power Strip-925b
Мне нравитсяНе нравится

Компактное прочное устройство, которое оборудовано 4 розетками и 4 портами USB. Управление осуществляется через Wi-Fi (управляющая утилита вполне неплохая и содержит все необходимые функции). Длина кабеля – 2 метра. Стоимость модели – 2000 рублей.

Плюсы и минусы

Хорошая мощность
Гибкое управление по Wi-Fi
Продвинутая индикация

отсутствие кнопок для ручного выключения той или иной розетки

Rubetek RE-3310 с Wi-Fi

Rubetek RE-3310 с Wi-Fi
Мне нравитсяНе нравится

Недорогой и качественный сетевой фильтр, которым можно управлять через Wi-Fi. У прибора всего 3 розетки и 4 USB-порта, поэтому его рекомендуется использовать дома, а защитные шторки позволят исключить возможность удара током (актуально при наличии детей). Длина провода – 1,8 метров. Стоимость – 3000 рублей.

Плюсы и минусы

Полностью совместимо со всеми программами для управления Умным домом.
Хорошие технические показатели (регуляция сигнала, защита от короткого замыкания).
Приятный внешний вид, прочный корпус, прочные гнезда

хотелось бы побольше гнезд и отдельные механические включатели

HIPER IoT PS34

HIPER IoT PS34
Мне нравитсяНе нравится

Хорошая альтернатива Rubetek RE-3310 с Wi-Fi с тем же функционалом – 3 розетки, 4 USB-порта, включение/выключение через один переключатель и так далее. Длина кабеля – 1,5 метра. Стоимость – 12 тысяч рублей.

Плюсы и минусы

Удобное приложение
Качественная сборка
Неплохая мощность.
Хорошие гнезда

высокая цена

DIGMA DiPlug Strip 40

DIGMA DiPlug Strip 40
Мне нравитсяНе нравится

Еще один умный сетевой фильтр, который управляется по Wi-Fi. У устройства 4 порта и 4 розетки, что весьма радует. Длина кабеля – 1,8 метров. Стоимость – 2,5 тысячи рублей.

Плюсы и минусы

Много разъемов
Хороший функционал
Прочный пластик

короткий кабель
нет переключателей на корпусе

Smart Land SL SF-40

Smart Land SL SF-40
Мне нравитсяНе нравится

Компактный недорогой прибор, который хорошо дружит с системой Умный дом, а управлять устройством можно по Wi-Fi. Фильтр оборудован 4 розетками и 3 портами. Длина кабеля – 2 метра, стоимость прибора – 3 тысячи рублей.

Плюсы и минусы

Малый вес, закругленные края
Умеренная стоимость
Прочные надежные гнезда

короткий кабель
мало выключателей

Итоговая таблица рейтинга

Most Elite ERG
2

Dynavox X7000
1

Pilot X-Pro

DIGMA DiPlug Strip 40

HIPER IoT PS34

Rubetek RE-3310 с Wi-Fi

AOFO Smart Power Strip-925b

ЭРА USF-5es-USB-W (Б0019037)

LDNIO SE6403

Defender DFS 755 (99755)

LDNIO SC3604

APC by Schneider Electric PM5U-RS

Crown Micro CMPS-10

Schneider Electric APC PM5-RS

ЭРА SF-1e-W

Orico HPC-8A5U-BK

Belkin Surge Protectors BSV103

Oehlbach Powersocket 505

Koogeek Smart Outlet O1EU

Supra Mains Block MD-04EU MK3

Taga Harmony PF-1000

Defender DFS 155

Smart Land SL SF-40

Buro 600SH-1.8-UPS-W
-1

Power Cube SPG-B-10-Black
-1

Как выбрать сетевой фильтр

Чтобы удобно использовать фильтр, достаточно при покупке обратить внимание на некоторые особенности устройства

  1. Мощность. Перед походом в магазин стоит подумать, какие именно приборы будут подключаться к фильтру, посчитать их суммарное потребление, добавить к значению запас 20%.
  2. Энергия рассеивания или компенсирующий импульс. Данный параметр описывает, сколько тепла может выделить варистор в номинальном режиме работы. Чем хуже питание в точке подключения, тем с большим значением компенсирующего импульса нужно покупать сетевой фильтр.
  3. Диапазон рабочих напряжений. Актуально для сетей, страдающих резкими бросками.
  4. Наличие термического предохранителя. Полезная, но не обязательная опция. Терморазрыватель цепи защитит фильтр от перегрева.
  5. Количество розеток и выключателей. Выбирается по числу подключаемых приборов. Если планируется их часто отсоединять, рекомендуется покупать фильтр с выключателями на каждой розетке.
  6. Длина кабеля. Выбирается по месту размещения фильтра.

Последнее, что стоит оценить при выборе защитного устройства для бытовой техники – дополнительные опции. Они могут быть крайне полезны как для увеличения удобства пользования фильтром, так и для эксплуатации подключенного оборудования. Из полезных для компьютерной техники опций стоит отметить защиту линий локальной сети и телефона

Это важно в домах, где существует опасность наводок в линиях передач, вызванных грозовыми разрядами. USB порт на сетевом фильтре поможет быстро подключить телефон для зарядки или устройство, требующее соответствующего питания, например, компактную колонку

Сетевой фильтр какой фирмы выбрать

На рынке популярны несколько брендов, под которыми пользователям предлагают качественные сетевики. Их отличительные особенности мы собрали в таблице ниже:

БрендКонкурентные преимущества
MOSTБольшой выбор моделей, средняя ценовая категория
DefenderУдобные практичные модели, качественные прочные материалы, длительный срок службы
SVENВысокая надежность продукции, привлекательный дизайн изделий
PilotНадежные недорогие изделия, при производстве используется трудногорючий пластик, отечественный производитель — высокая доступность продукта
APCПривлекательный дизайн изделий в сочетании с эргономичностью и качеством

Ценителям отечественного производства и бюджетных моделей подойдет продукция Pilot, желающим получить удобство и надежность в одном флаконе — Defender или APC, любителям красоты и качества — MOST или SVEN.

Как работает защита

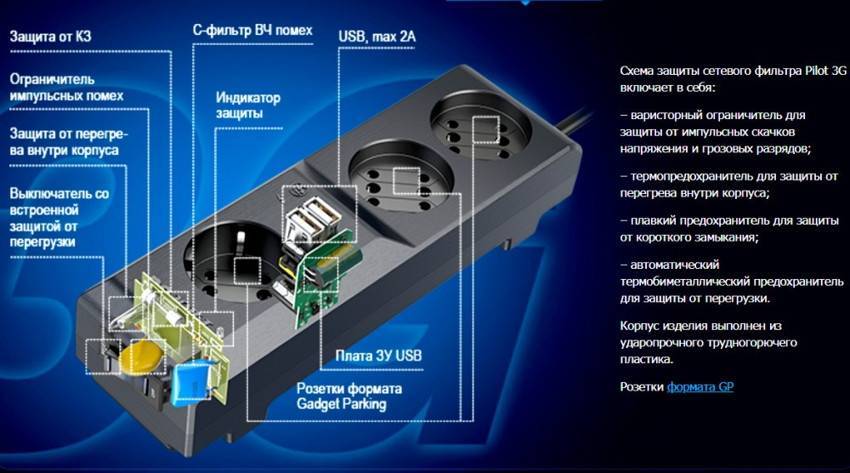

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

  1. Контуры с катушками индуктивности и конденсаторами.
  2. Варистор, один или несколько. Они могут замыкаться по цепи фаза-ноль или работать с отводом заземления.
  3. Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (или выполненный как кнопка на сетевом фильтре).
  4. Надежный двухконтактный выключатель, прерывающий оба проводника, фазу и ноль питающей сети.
  5. Хорошие модели оснащаются термическим предохранителем, защищающим устройство от перегрева.

Сегодня можно купить электрический фильтр для аудиотехники или телевизора с выключателями на каждую розетку. Это очень удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Принцип работы защиты следующий.

  1. Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует электрический фильтр, построенный на катушках индуктивности и конденсаторах.
  2. Броски напряжения свыше верхней планки рабочего диапазона гасятся варистором. Этот элемент резко меняет сопротивление на очень маленькое при превышении нормированного показателя. Грубо говоря, варистор создает короткое замыкание, преобразуя возникающие токи в тепло. На корпусе прибора указывается значение энергии в Джоулях, которое он способен рассеивать.
  3. При превышении максимального уровня рабочего тока срабатывает многоразовый предохранитель. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, поэтому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Промышленные и самодельные фильтры для трехпроводной системы питания

Среди серийно выпускаемых изделий имеются довольно полезные технические решения, на которые домашнему мастеру стоит обратить внимание

Краткий обзор полезных функций заводских моделей

Одной из популярных разработок, широко представленной в торговле, считается серия фильтров Pilot разных конструкций.

Принципиальная электрическая схема сетевого фильтра Пилот показана на картинке для облегчения понимания его возможностей.

Остановлюсь на задачах, которые призван решать Pilot XPro, специально созданный для комфортной работы, продления ресурса подключенных потребителей и снижения расхода электричества. Это:

  • защита варисторами от импульсных перенапряжений;
  • предотвращение действия высокочастотных помех индуктивно-емкостными сопротивлениями;
  • управление электропитанием за счет введения функции Master Control;
  • защита от перенапряжений, связанных с обрывом нуля;
  • плавное отключение и включение оборудования под нагрузку функцией Zero Start за счет исключения бросков тока встроенной схемой;
  • автоматика включения потребителей после устранения аварийного пропадания питания;
  • два уровня защиты от токовых перегрузок или коротких замыканий за счет плавкого предохранителя и биметаллического расцепителя;
  • индикация подключения к сети и уровня напряжения питания;
  • контроль температуры и автоматическое отключение при перегреве.

Функция Master Control определяет одну розетку основной (как master-розетка). На нее подключают основной потребитель мощностью более 50ватт, например, системный блок компьютера.

При его включении автоматика одновременно запитывает три других розетки с периферийным оборудованием. Она же отключает их при снятии питания с основного блока.

На корпусе имеются розетки, не управляемые микропроцессорной автоматикой. Их используют для освещения, телефона, другого оборудования

Более подробные сведения об этом оборудовании можете узнать в коротком видеоролике владельца ZIS Company.

Для чего предназначен сетевой фильтр

Последствия подачи повышенного напряжения на компьютер

Стандартно, в электрической сети должно быть 220 вольт с частотой 50 Герц, однако, на практике этого не бывает никогда. Дело в том, что подключенные к сети приборы имеют разные характеристики, и в результате их включения и выключения, параметры тока в сети постоянно меняются.

Всем знакома ситуация, когда из-за подключенной у соседа сварки, лампочки в квартире начинают то разгораться ярче, то почти гаснут. Напряжение может значительно увеличиваться или уменьшаться, меняется частота и форма огибающей. Возможна ситуация, когда из-за аварии (перехлест проводов с разными фазами), удара молнии или неправильных действий электриков, скачок напряжения будет значительным, в несколько раз превышающим номинальное значение.

Также, в сети бывают помехи с частой более и менее 50 Герц. Например, искрящие контакты наводят высокочастотные помехи (треск в колонках при вытягивании вилки настольной лампы из гнезда вызван именно ими).

Все это не только влияет на правильную работу электроники, но и может привести к выходу ее из строя. Конечно, практически все бытовые устройства снабжены защитой от перегрузок, но чаще всего это только плавкие предохранители, которые срабатывают при значительной перегрузке, и то с некоторым опозданием.

От всех этих бед спасает сетевой фильтр. Он отсекает все наводки с частотой, отличающейся от номинальной, гасит скачки и регулирует напряжение, подающееся на приборы, подключенные после него. Использовать его нужно не только для компьютера, но и для всех сложных бытовых приборов.

Стабилизатор или фильтр

Чтобы понять, что лучше, сетевой фильтр или стабилизатор, стоит рассмотреть принцип работы последнего. Ключевые черты, интересные для защиты оборудования, выглядят так:

  • стабилизатор повышает и понижает коэффициент трансформации при плавных бросках напряжения сети, обеспечивая постоянное значение на выходе;
  • гармонические помехи демпфируются достаточно хорошо, благодаря особенностям работы электронных компонентов преобразователя напряжения;
  • при превышении максимального порога напряжения на входе стабилизатор плавно и безопасно снижает выходное значение и выключает подключенные приборы.

Как видно из описания принципа работы, стабилизатор подойдет для телевизора, для холодильника, для аудиоцентра и другого не требовательного оборудования. Однако у такого решения есть несколько недостатков.

  1. Первый – стоимость. Стабилизатор заметно дороже сетевого фильтра. При этом в сетях, где не наблюдается резких падений или скачков напряжения, его главный функционал не будет использован. Здесь сетевой фильтр выигрывает.
  2. Второй недостаток стабилизатора – изменение кривой напряжения на выходе. Множество моделей формируют так называемую ступенчатую кривую, а не синусоиду. Поэтому они не могут использоваться для питания чувствительного оборудования, например, газовых отопительных котлов. В это же время сетевой фильтр никак не влияет на форму кривой выходного напряжения.
  3. Третий недостаток стабилизатора — скорость срабатывания. Компьютерное оборудование может выйти из строя по причине запаздывания регулировки напряжения. Поэтому рекомендуется выбирать для приборов, которым критично важна скорость срабатывания защиты, дорогие специализированные стабилизаторы или ИБП.

Сказать, что именно лучше, стабилизатор или сетевой фильтр, достаточно сложно. Выбор того или иного оборудования зависит от требований к его функциональности. На практике достоинства двух устройств защиты объединяет в себе ИБП, источник бесперебойного питания. Он имеет встроенный сетевой фильтр, специально разрабатывается для быстрой реакции (малого запаздывания регулирования), стабилизирует напряжение. Единственная сфера применения, где нужно внимательно выбирать ИБП – питание газовых котлов и другого оборудования, требующего идеальной кривой синусоиды.

Как работает сетевой фильтр

Не самый лучший, но работающий сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

  • Отсечь все токи с частотой выше 50 Гц;
  • Сделать то же самое с токами частотой ниже этого значения;
  • Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

  • Конденсатор, прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
  • катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
  • варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

  • Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
  • Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Начинка фильтра поближе

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом). Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Схема простейшего фильтра (для тех, кто немного понимает)

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Чтобы разом запитать все эти приборы, потребуется сетевой фильтр от 3 розеток и более

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Фильтр с защитой телефонной и кабельной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и  через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и  разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

После ИБП фильтр не подключается

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер)

Для периферии это не важно

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Принцип функционирования сетевого фильтра

У всех сетевых фильтров подобные принципы похожи:

  1. Катушка индуктивности;
  2. Ряд конденсаторов;
  3. Варистор, функционирующий с заземлением сети или с сетью ноль-фазой;
  4. Многоразовый предохранитель (имеет соединение с лампой или кнопочкой, которая выключает фильтр);
  5. Двухконтактный тумблер, который отвечает за линии разрыва электросети;
  6. Термо-предохранитель (применяется на дорогих фильтрах).

Для каждого из данных элементов отведена своя определённая опция. Другими словами, одни делали отвечают за ровный ток, другие за нивелирование скачков напряжения.

В обычной ситуации в СФ главная работа отдана катушке индуктивности и конденсаторам, гасящим гармоничные помехи, которые характерны для домашней сети электропроводки.

Если допустимая нагрузка повысится (данное повышение может произойти от того, какое устройство вы применили) то сработает варистор. Эта деталь на автомате уменьшит сопротивление соразмерно повышению результата нормы. При этом, варистор начнёт преобразовывать излишки сопротивления в теплоту. Из-за этого СФ имеют термический предохранитель. Он не допустит перегрев.

Если напряжение в сети во много раз превысит показатели нормы, то сработает предохранитель многоразового пользования. Эта деталь отключит электропитание, из-за чего подключенные электроприборы не сгорят.

Модельный ряд сетевых фильтров Pilot

Ассортимент продукции отечественной компании ЗИС представлен несколькими сериями. Они обладают различными уровнями защиты и набором функций. Сетевые фильтры Pilot рассчитаны на потребителей с различной покупной способностью и отвечают любым требованиям стабилизации напряжения. Модельный ряд оборудования представлен следующими линейками:

  • серия S;
  • серия L;
  • серия GL;
  • серия Pro;
  • серия Bit;
  • серия T;
  • серия Single.

Каждая линейка обладает определенным функционалом и степенью защиты.

Корпус из ударопрочного трудногорючего пластика

Серия S

Устройства этой модификации относятся к бюджетному классу и имеют базовый набор средств фильтрации. Конструкцией данной модели, предусмотрено следующие средства:

  • Варистор. Предназначен для сглаживания помех импульсного характера. Они возникают при и пользовании инструмента и оборудования, работа которых связана с образованием искры: дрель, перфоратор и т. д.
  • Термопредохранитель. Защищает устройство от перегрева при превышении допустимой мощности.
  • Плавкий и термобиметаллические предохранители предотвращают возникновение короткого замыкания от перегрузки.

Сетевой фильтр имеет пять розеток типа «Евро» с контактами под заземление и одну для подключения вилок старого образца. Модели с обозначением Max отличаются от базовой модификации увеличенной мощностью до 3,5 кВт и силой тока 15 А.

Совет. Вся продукция компании ЗИС разрабатывается с учетом всех недостатков и параметров отечественных электрических сетей. Соответственно полностью адаптировано для работы в подобных условиях.

Серия L

Имеет все базовые средства защиты. Отличием является установка трех варисторов, фильтр для устранения высокочастотных помех емкостного типа. Световая индикация свидетельствует о текущем состоянии устройства. Корпус изготавливается из высокопрочного и тугоплавкого пластика. Розеточная группа располагается в один ряд.

Серия GL

Обладает средствами защиты, которыми оснащены модели серии S и L. Для стабилизации ВЧ-помех используется индуктивно-емкостной фильтр. Газоразрядный ограничитель осуществляет защиту от скачков во время грозовых разрядов. Розетки закрываются специальными накладками, для предотвращения поражения ребенка электрическим током.

Сетевой фильтр Pilot – защита за разумные деньги

Серия Pro

Сетевые фильтры этой серии относятся к премиум классу и обладают передовыми средствами защиты. Средства диагностики сети в автоматическом режиме определяют наличие и отсутствие контура заземления. Диагностика предназначена для установки и последующей стабилизации фазировки подключенной вилки. Контактная группа изготовлена из высокопрочной стали, которая обеспечивает надежный контакт соприкасающихся деталей. Одна из розеток выполнена по типу Gadget Parking, что позволяет подключение одной вилки с круглыми контактами или одновременно двух с плоскими. Излишки подключаемых шнуров укладываются в специальное крепление.

Серия Bit

Устройства линейки Bit имеют только одну розетку с контактами заземления, не имеют удлинительного шнура и устанавливаются непосредственно в розетку. Данная модификация обладает всеми средствами защиты от помех моделей серии L.

Серия T

Конструкция и степень защиты аналогичны серии Bit. Разница заключается в количестве розеток, в данной линейке их 4 шт., и двух USB-портов для подзарядки мобильных телефонов, смартфонов, MP3-плееров. Устройство рассчитано на подключаемую суммарную мощность в 3,3 кВт.

Серия Single

Данная модель оснащается одной розеткой с контактами заземления. Конфигурация и конструкция аналогичны серии Bit. Устройство оснащено средствами защиты от появления в сети 380 В. Во время превышения напряжением пиковых границ (повышение или понижение) подача электричества автоматически прекращается и возобновляется при стабилизации параметра.

Продукция компании ZIS отвечает все требованиям ГОСТ. Каждая серия имеет оптимальное соотношение цена/качество. За счет этого сетевые фильтры Pilot пользуются высоким спросом и популярностью среди потребителей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
