ТОП-3 бюджетные модели саба для сборки домашнего кинотеатра – рейтинг лучших
Теперь разберём топовые бюджетные модели сабвуферов.
Mission MS-200. Средняя стоимость – 13 тыс. рублей.
Отличный вариант для малогабаритной комнаты. Дизайн корпуса данной модели весьма стандартный. Его габариты 39 см * 36 см * 37 см. Сделан из качественного МДФ, отделан полимерной плёнкой.
Отдача усилителя – 120-250 Вт. Главные преимущества Mission MS-200 – соотношение цены и качества, высокая точность воспроизведения звука, простая настройка.
JBL Sub 250P. Средняя стоимость – 19 тыс. рублей.
Размеры колонки – 42 см * 34 см * 38 см. Имеет весьма привлекательный вид, и несколько видов отделки. Оснащён усилителем класса «D», поэтому отдача усилителя – 200-400 Вт, что огромная редкость для сабвуферов данного ценового диапазона. Звучание приятное, с плотными и глубокими басами.
Velodyne Impact. Средняя стоимость – 24 тыс. рублей.
Сабвуфер Velodyne Impact 10 в рейтинге топовых недорогих моделей держится уже не первый год. Габариты акустической системы – 32 см * 35 см * 36 см. Корпус добротный, оснащён небольшими ножками. Вес устройства – 11,3 кг. Динамическая мощность усилителя – 150 Вт. Velodyne Impact 10 интересен для помещений до 25 кв. м. Здесь он обеспечит весьма качественное звучание с густыми басами.
Сабвуфер и зачем он нужен
Наверное, не стоит приводить преимущества сабвуфера, его незаменимую роль в современных акустических системах, но все же придется это сделать, хотя бы поверхностно. Это даст возможность лучше понять все предназначение этого вида динамика, его преимущества и особенности. Итак:
Качественная АС, которую каждый водитель меломан желает видеть в своем автомобиле, должна уметь «играть» широкий диапазон частот, воспринимаемых пользователем. Применяя лишь обычные динамики, этого добиться просто невозможно. И тут на сцену выходит сабвуфер – отдельный низкочастотный динамик с широкими возможностями.
Критерии выбора
Казалось бы, чем дороже и больше сабвуфер, тем лучше. Но выбор не настолько очевиден
Говоря о критериях подбора, важно учитывать цели и место использования саба
Выбираем сабвуфер для помещения
Выбирая сабвуфер в дополнение к домашнему кинотеатру, учитываем размер помещения. Если речь идёт о стандартной комнате, средняя площадь которой 15 – 20 кв. м., вполне подойдёт низкочастотный динамик из той же линейки, что и вся система ДК. Обычно это сабвуфер диаметром 8 – 10 дюймов.
Если же стоит задача озвучить больший зал, от 40-ка кв. м, рекомендуется приобрести несколько устройств. Размер сабвуфера также имеет значение.
Может показаться несколько странным, но дороже всего обойдутся несколько последних герц частотного диапазона. Поэтому создание подходящего звукового давления в большом помещении обойдётся недёшево.
Под больше помещение подобрать качественный сабвуфер для домашнего кинотеатра сложней
Как подобрать сабвуфер к колонкам по мощности, по параметрам Тиля-Смолла, под размер комнаты или дома:
Watch this video on YouTube
Параметры выбора сабвуфера для авто
Выбор сабвуфера для автомобиля также имеет ряд нюансов. И в первую очередь смотрим на размер устройства. Обычно оптимальный диаметр динамика – 8-12 дюймов, что соответственно ровняется 200-ам и 300-ам мм. В этом случае получаем хорошее звучание и исключаем эффект «дрожания».
Материал, из которого изготовлен корпус тоже учитывается. Лучший вариант – прочный и лёгкий алюминий, покрытый звукопоглощающим войлоком
В дополнение к этому обращаем внимание на наличие прорезиненных подвесов, которые отвечают за противоядерные свойства, и обеспечивают качество звучания
Качественный саб в автомобиль
Следующий критерий выбора – мощность. Здесь различаем мощность номинальную, то есть реальную эффективность звуковоспроизведения; и мощность максимальную. Под максимальной понимаем ту мощность короткого сигнала, которую выдержит низкочастотный динамик без повреждений
При выборе сабвуфера для автомобиля обращаем внимание на номинальный показатель. Оптимальное значение для салона авто – 150-300 Вт
Примечание. Некоторые пользователи также устанавливают в автомобиль сабвуфер от домашнего кинотеатра
Обращаем внимание на то, что в этом случае желаемой выходной мощности можем не получить. Конструкция домашней низкочастотной акустической системы также не предназначена для эксплуатации в условиях постоянной вибрации и тряски
Как выбрать, подключить и настроить сабвуфер от домашнего кинотеатра в машину без усилителя:
Watch this video on YouTube
Схема подключения усилителя и сабвуфера
Чтоб подключить усилитель и сабвуфер, для вас необходимо выполнить несколько легких действий. Поначалу необходимо подключить линейный выход усилителя к линейному входу сабвуфера типа «тюльпан». Таковой вход может быть стерео. Сигналы смешаются снутри сабвуфера, либо отправятся на два разных усилителя. Есть сабвуферы, в каких находится динамик с двойной катушкой и сама катушка с двойной обмоткой. К каждой из таких обмоток будет подключен собственный отдельный усилитель.
Если усилитель, который вы планируете подключить к сабвуферу, имеет разъем типа RCA, то в таком случае для подключения придется использовать Y-образный кабель, который двойным концом необходимо подсоединить к линейным входам сабвуфера.
Как настроить сабвуфер в ресивере pioneer.
Настройка размера громкоговорителя
Войдите в меню настроек вашего ресивера и найдите настройку динамиков. Там должна быть настройка размера ваших фронтальных левого и правого динамиков. На самом деле меньше связано с физическим размером ваших колонок. Это больше касается управления басами.
Установите громкоговорители на «маленький», даже если вы используете напольные колонки. Потому, что настройка для «маленькой» колонки будет отправлять низкие частоты на сабвуфер. Это полезно по трем причинам:
1. Это разгружает фронтальные громкоговорители, чтобы они были сфокусированы на средних и высоких частотах.
2. Это позволит вашему ресиверу выделять больше энергии для средних и высоких частот.
3. Это может помешать низким частотам повредить динамики.
3. Настройки кроссовера
После того, как вы установите динамики на «маленькие», вам может не понадобиться тонкая настройка кроссовера. Но если вы хотите настроить его более точно, вы можете установить точную отсечку кроссовера, измеренную в Герцах. Все сигналы ниже точки отсечки будут отправлены на сабвуфер. Для полочных динамиков вам потребуется более высокая частота кроссовера — около 120 Гц. Для напольных громкоговорителей используйте 60 Гц. Настройки большинство ресиверов по умолчанию находятся где-то посередине, обычно около 80 Гц.

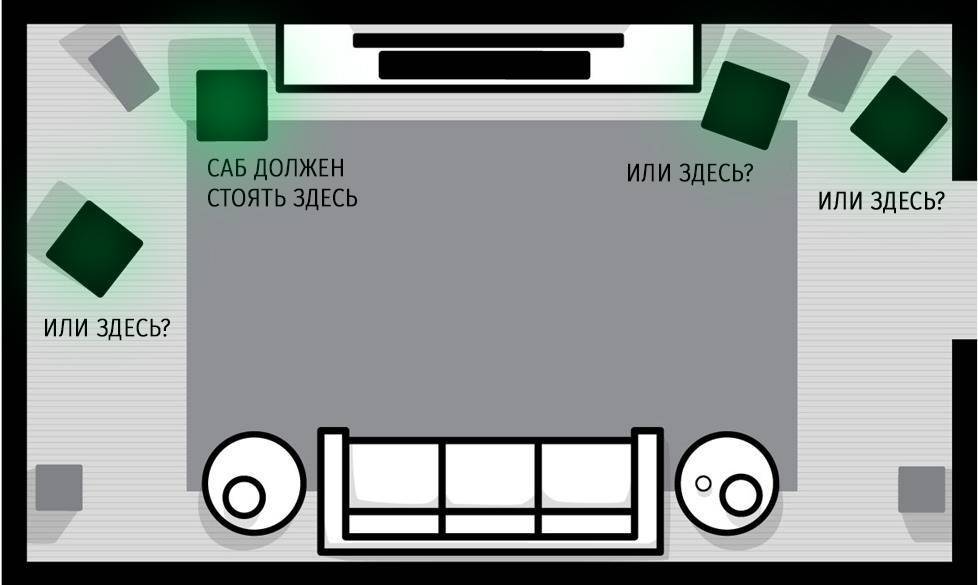

Завершение размещения вашего сабвуфера
Если у вас есть несколько вариантов размещения, теперь вы готовы выбрать идеальное место. Запустите какую-нибудь музыку с хорошим басом. Затем сядьте на свое основное место и послушайте. Слабые басы? Или, может быть, слишком сильные?
Перейдите в пару разных мест комнаты и послушайте. Вероятно, вы заметите, что при изменении своего местоположения бас может звучать совсем по-другому.
Если вы использовали автокалибровку для настройки вашей системы домашнего кинотеатра, не забудьте повторно ее запускать каждый раз, когда вы перемещаете сабвуфер.
Чтобы настроить бас на «идеальную точку», используйте популярный метод, известный как «сканирование». Начните с сабвуфера размещения сабвуфера на позиции прослушивания или рядом с ней. Затем передвигайте его в разные места, которые подходят для размещения, и послушайте выбранный вами отрезок музыки еще раз, внимательно слушая бас. Когда вы найдете место, где бас звучит правильно, вот где вы должны поставить свой сабвуфер.
Окончательные настройки
Переключатель фазы. Если вам кажется, что субвуфер отключен или не выдает насыщенные басы, возможно сабвуфер работает в противофазе с вашими основными динамиками. Большинство активных сабвуферов имеют двухпозиционный переключатель фазы на задней панели. Переключите его в другое положение и послушайте, изменился ли бас в лучшую сторону.
Контроль уровня. Большинство активных сабвуферов имеют независимые регуляторы уровня громкости. Это простой способ получить немного больше «бум, бум, бум» или уменьшить басы в особенно громком саундтреке. Возможно, вам придется вносить эти коррективы из фильма в фильм.
Установите сабвуфер на платформу. Если ваш пол, стены и потолок вибрируют в такт вашему сабу, вы получите нежелательные резонансы, которые окрасят басы вашего сабвуфера. Чтобы остановить вибрации, поместите ваш субвуфер на звукопоглощающую платформу.
Не волнуйтесь — вы все равно можете подключить свой сабвуфер, используя один из следующих двух вариантов:

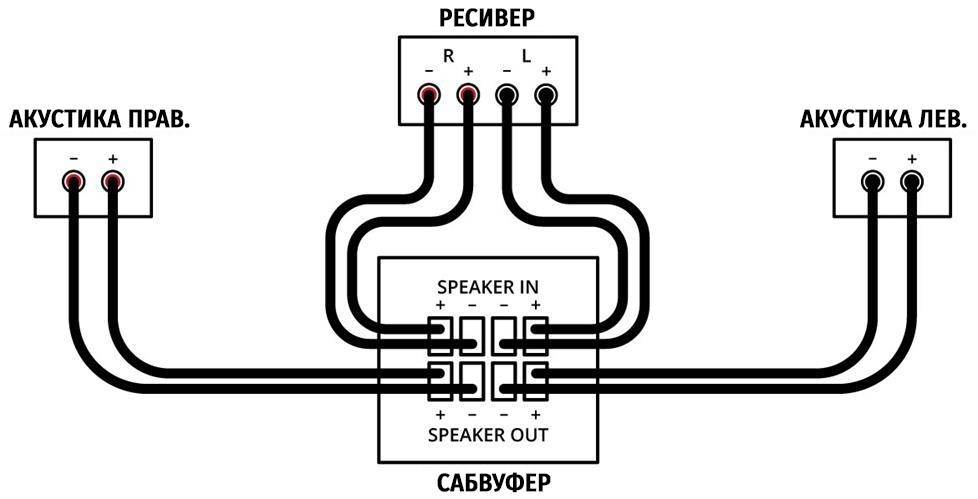

Схема подключения для предварительного выхода / основного входа.
Или вы можете использовать акустические кабели для подключения к акустическим входам вашего сабвуфера:
Недостаточно баса? Попробуйте два сабвуфера.
Если у вас очень большая комната и нужно много басов, мы рекомендуем добавить второй сабвуфер. Это лучший вариант для равномерного распределения басов в большом пространстве. Большинство новых AV-ресиверов имеют два выхода для подключения сабвуфера. Или вы можете просто использовать Y-адаптер.
Подключаем сабвуфер к ресиверу
Подключение проще простого, наша инструкция поможет:
- Находите на ресивере выход для сабвуфера (см. Подключение пассивного сабвуфера к ресиверу своими силами), обозначенный SUB OUT, или типа этого
- Подключаете любой конец провода «1RCA — 1RCA» к нему, если в сабвуфере стереофонический выход, тогда вставляете второй конец в гнездо левого канала, это обычно монофонический выход, как на фото ниже
Схема подключения сабвуфера к ресиверу
- Бывает, что на сабвуфер два выхода, подключайте к любому, выходы абсолютно равнозначны
- В больших помещениях часто требуется два сабвуфера, поэтому, дабы не напрягать поиском переходников либо разветвителей, производители мощных ресиверов часто используют сдвоенный выход по гнезду для каждого устройства
- «Сабвуферный кабель» по конструкции не отличается от так называемого, «межблочного», это стандартный экранированный аудиокабель, имеющий разъёмы RCA на всех концах
- Особых требований к такому проводу не предъявляется кроме конструкции (экранированный звуковой провод с разъёмами RCA), поэтому большой разници между покупным и самодельным вы не услышите, даже если сабвуфер у вас мощный, хороший слух и неплохое помещение для прослушивания
- Качество кабеля будет иметь значение, когда его длина довольно существенная (больше пяти метров, как в автомобиле) — тут гораздо лучше провод с хорошей экранировкой, дабы ваш сабвуфер не издавал заметного фонового гула, вызванного помехами в сети, которые «ловит» на себя плохо экранированный длинный кабель
- Какой кабель для сабвуфера лучше, я думаю вы уже поняли
- Сабвуферный провод в готовом виде приобретается крайне редко, так как расстояние от ресивера до сабвуфера разное для каждого случая, при этом провисание или натяжение кабеля вредно для аппаратуры
- Провод в постоянном натяжении постепенно выходит из строя, рвутся жилки в его слабом месте, и в конце концов (довольно быстро) звук пропадает, наружная оплетка при этом может оставаться целой, что затрудняет поиск проблемы
- Провисающий провод ловит посторонние наводки и шумы, а свернутый кольцами, вообще сам становится источником вихревых токов и помех (тут чистейшая физика, свойства свернутого кольцами проводника)
- Поэтому лучше в ближайшем магазине профессионального музыкального оборудования приобрести качественный инструментальный, либо микрофонный провод, не обязательно самый дорогостоящий
- Там же купите 2 RCA разъёма, имеющих металлический корпус и позолоченные контакты
- Фирменный или «левый» разъем – не имеет значения
- Зачастую на глаз этого и не определить
- В качестве разницы тоже почти нет, если брать не самые дорогие, зачастую всё производится на тех же предприятиях
- В итоге, самодельный хороший сабвуферный кабель обходится дешевле десяти баксов за 5 метров с разветвителем, если он нужен
- Приличный покупной (с разъёмами) провод обойдётся вам несколько раз дороже при том, что он не намного лучше
- Еще раз напомню, паять нужно припоем без свинца, свинец снижает качество любого сигнала
- Если в вашей местности нет профессиональных аудио магазинов, какой кабель нужен для сабвуфера в таком случае?
- Тогда, как межблочник, вам подойдет качественный антенный провод, так как основным требованиям он удовлетворяет и имеет отличную экранировку
Примечание: Подключение любой электрической аппаратуры, требует от вас соблюдения мер электрической безопасности, работайте при заглушенном моторе и отключенной аккумуляторной батарее.
Если вам придется изготовить «межблочник» самостоятельно, тогда вам поможет наше обучающее видео.
Где сабвуферу живется лучше

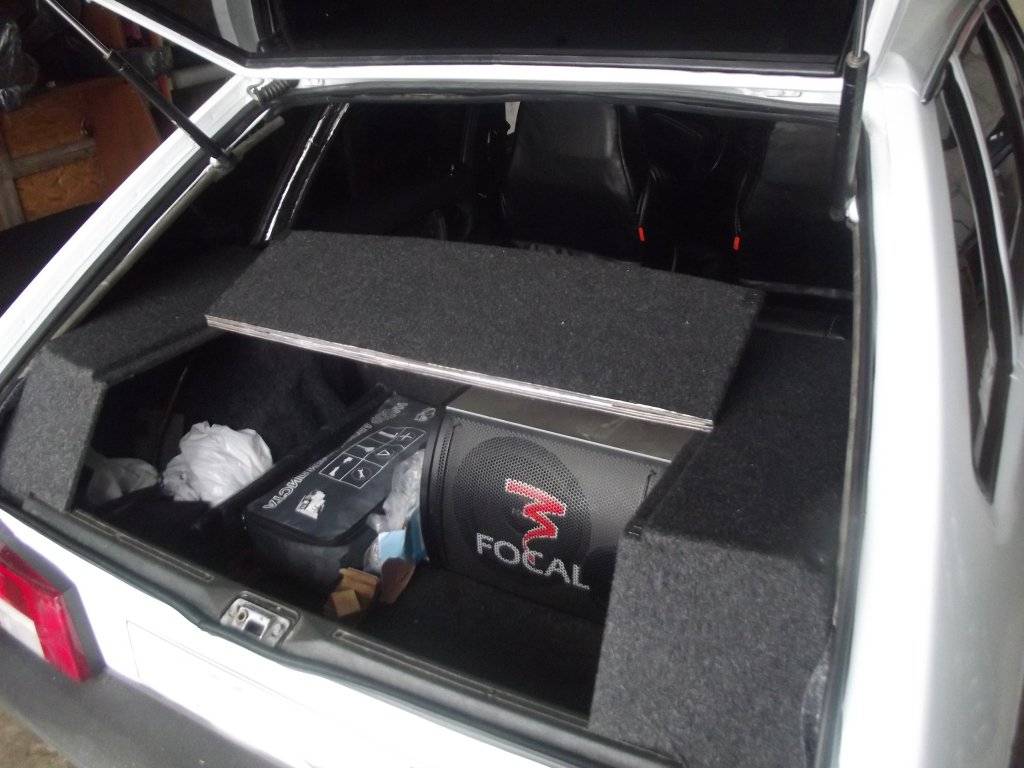

Идеальное место сабвуфера – это багажник. Именно здесь для него обеспечивается объемное акустическое оформление, где и воспроизводятся лучше всего частоты до 100 Гц.
Итак:
- Нередко встречаются варианты, когда сабвуфер бывает встроен в переднюю панель. Такое решение, конечно, интересно, но потребует для осуществления, знание некоторых узкоспециализированных технических моментов. Кроме того, такая расстановка – больше удел настоящих фанатов звука, готовых жертвовать чем угодно, лишь бы «музыка по-особому звучала».
- Из трех видов сабвуферов, пассивный считается наиболее интересным, с точки зрения правильного воспроизведения музыки, вариантом. В нем низкочастотная головка находится в ящике, тем самым, обеспечивается акустическое оформление.
Пассивный сабвуфер
Среди видов пассивных сабвуферов всегда можно найти тот вариант, который наиболее ближе к личным симпатиям того или иного пользователя.
Пассивные сабвуферы с одной стороны легче устанавливать, а с другой – очень сложно. Такой парадокс объясняется тем, что для получения звука среднего качества, можно установить пассивный саб кое-как, но для получения высокого уровня, надо изрядно попотеть. Да и вообще, скажем больше, чтобы задействовать пассивный сабвуфер на полную катушку и получить от него максимум, придется воспользоваться услугами специалиста
Самому такое точно не по зубам.
Важно знать, что для обеспечения хорошего звучания, одного багажника будет мало. Если здесь провести дополнительное акустическое оформление, то это будет только плюсом.
Акустический багажник
Меры безопасности при подключении устройства
В процессе монтажа сабвуфера и усилителя необходимо придерживаться правил:
- Перед началом работ произвести отключение аккумулятора. При этом следует помнить, что отключение питания может привести к некорректной работе надувных подушек безопасности. Некоторые типы штатных магнитол требуют кода при повторном включении. Допускается обесточивание цепей, к которым выполняется подсоединение, при помощи снятия предохранителя.
- Соединение проводов должно быть надежным и защищенным от внешних воздействий. Оптимальным вариантом является пайка с последующей защитой стыка изоляционной лентой, гофрированной трубой или термоусадкой.
- Применять качественную проводку с соответствующим сечением. Мероприятие обеспечивает безопасность эксплуатации и повышает качество звучания.
- Цепь питания защищается отдельным предохранителем соответствующего номинала. Запрещено применять штатные плавкие вставки, рассчитанные на иные значения тока. Информация о силе напряжения в цепи питания имеется в документации к устройству.
- Дополнительное оборудование должно надежно фиксироваться и не смещаться при движении автомобиля.
Соблюдение мер безопасности при монтаже позволит эксплуатировать акустические системы без возникновения риска возгорания или повреждения транспортного средства.
Переделка
Как сделать пассивный сабвуфер активным
Некоторые пользователи, чтобы не переплачивать за активный сабвуфер, решаются сделать его сами из пассивного. Идея интересная и полностью оправдавшая себя на практике.
Расчет показателей
Переделка по схеме
Если бы мы делали активный сабвуфер полностью с нуля, то в первую очередь, нужно было бы скачать из интернета или найти другим способом программу для расчета акустических оформлений.
К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.
Известные параметры Тиля-Смолла
Дело в том, что излучатели, установленные в динамике, могут не соответствовать вышеприведенным параметрам. И тогда придется все измерять заново.
Измерение
Начали:
- Сначала измеряется резонансная частота Fs. Этот параметр указывает частоту без любого дополнительного оформления. Вычисляется Fs так: излучатель подвешивается в воздухе на большом расстоянии от посторонних предметов, чтобы на это значение не влияли внешние характеристики;
- Лучше измерять резонансную частоту в свободном гараже или другом помещении. Динамик подвешиваем на потолок;
- Открываем программу Тон Генератор на компьютере;
- Начальная частота ставится на 10Гц, а затем плавно шагом в 1Гц увеличивается частота. Одновременно надо смотреть на показания вольтметра. Благодаря приведенному ниже графику, можно определить требуемое значение;
График резонансной частоты
- Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
- Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.
Второе значение
- Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический. Первый определяется выбором материала подвеса. Измеряется добротность часто кустарным методом: покачиванием. Низкое значение добротности сабвуфера – 0,3/0,35, а высокое – 0,5/0,6.
- Электромеханическую добротность находят по формуле, где значениями будут выступать две составляющие, одна из которых ниже резонансной частоты, а другая выше.

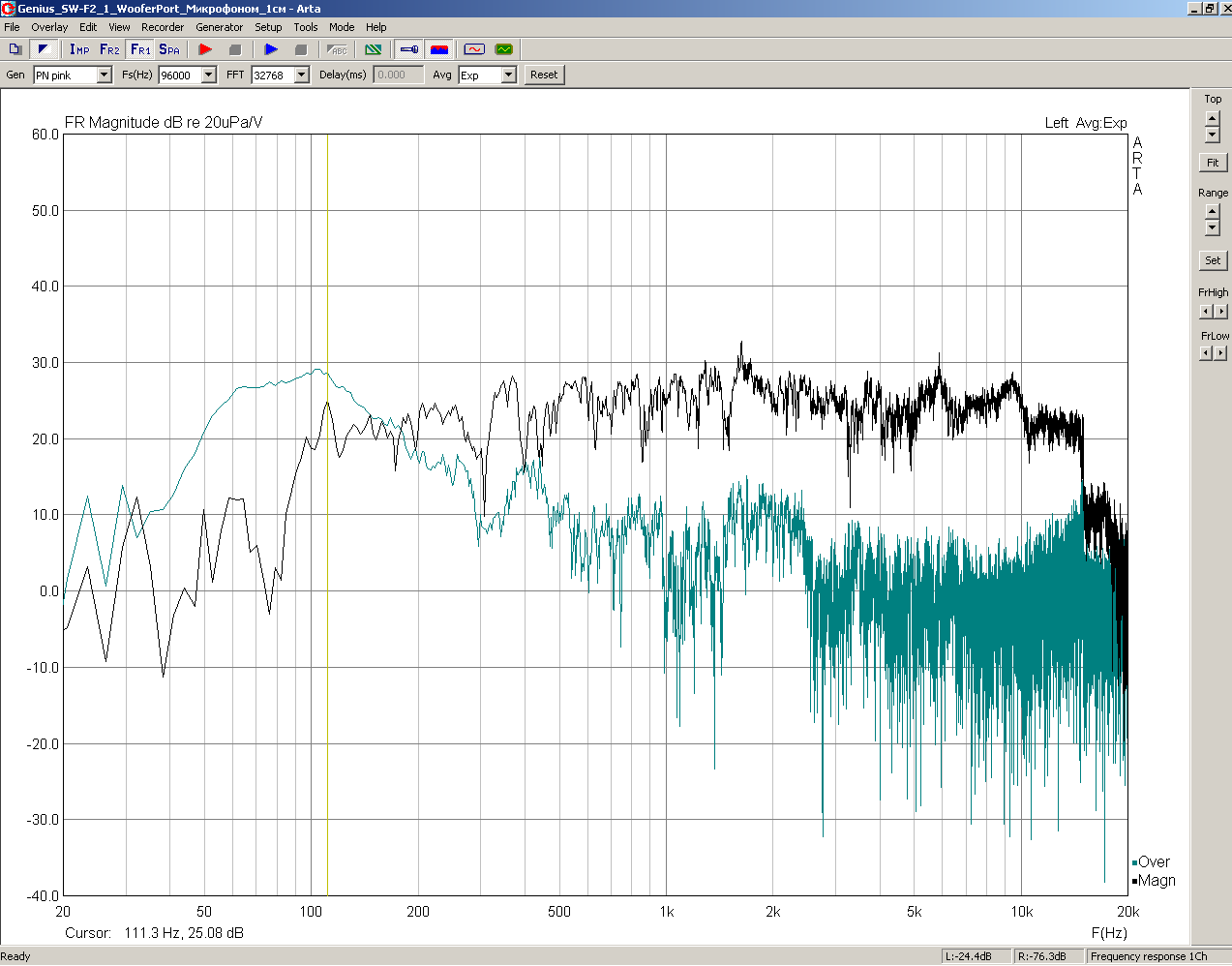

АЧХ сабвуфера
Эквивалентный объем
Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:
- Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
- Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:
Формула определения Vac
Переделка корпуса
Для того чтобы получить высококачественное звучание, одних вычислений мало. Надо тщательно подготовить корпус сабвуфера, переделав его под активный вариант. Что мы добились вычислениями? Определили внутренний объем ящика, длину и диаметр фазоинвертора.
Одно знать нужно обязательно: активный сабвуфер (его корпус) должен состоять из 2-х отсеков. Излучатель или громкоговоритель находится в одном из отсеков, а усилитель, кроссовер и блок питания в другом.
Активный сабвуфер изнутри с 2-я отсеками
Подключение динамиков
Подключение динамиков к усилку выполняется при помощи мостовой и линейной схемы подключения. При линейной схеме подключения каждый канал направляется на свой динамик. При мостовой технологии подключения суммируется мощность от двух каналов. Отметим, что мостовая схема применяется в тех случаях, если в системе дополнительно используется сабвуфер.
Подключение выполняется к соответствующей клемной колодке на усилителе. На усилке каналы помечены CH1, CH2, CH3 и так далее. Каждый канал имеет два контакта – минусовой и плюсовой. Провода от динамиков в полном соответствии с полярностью подключаются к усилителю.
На этом вся работа по подключению усилителя в автомобильную аудиосистему полностью завершена. Вам осталось лишь настроить как сам усилитель звука, так и магнитолу.
Нюансы настройки акустической системы автомобиля
Итак, приступаем к настройке. Процесс выполняется в несколько этапов:
Включение фильтра нижних частот. Это делается для минимизации высоких и средних частот, чтобы слышались только басы. Для этого в технике имеется частотный фильтр. Он обычно называется «ФНЧ», Low Pass Filter, LPF или LF. Компонент может находиться на магнитоле, усилителе или сразу на обоих местах.
Предварительная настройка частоты и громкости. Найдите регулятор, который отвечает за частоту фильтра. На усилителях он часто имеет округлую форму и снабжается надписью Frequency. Необходимо установить показатель на 80 Гц. Благодаря этому усиливаться будут только нижние частоты, а остальные начнут воспроизводиться в сильно ослабленном виде. Также найдите переключатель чувствительности. Он сопровождается надписью Level или Gain. Установите громкость сабвуфера относительно остальных динамиков. Только не ставьте слишком высокий показатель, иначе бас лишится «естественности» звучания.
Выбор полярности включения. Некоторые считают, что при подключении динамиков надо строго соблюдать полярность. Это не совсем так. От того, как были подключены компоненты, зависит только то, в какую сторону будет двигаться диффузор динамика, что влияет на звучание. Чтобы настроить параметр, включите музыку, в которой низкие частоты обеспечиваются хорошо различимыми инструментами. Выберите вариант подключения, при котором звук из сабвуфера практически не будет отличаться от звучания основных компонентов акустики. Обязательно проверьте, как чувствуется музыка на задних и передних сиденьях. Кстати, все это надо делать с закрытыми дверями! Если вы слышите, что бас доносится только сзади — значит, что-то не так. Если не получается добиться нужного результата, немного уменьшите громкость и попробуйте снова.
Регулировка «сабсоника». «Сабсоник» – это подтональный фильтр, который убирает слишком низкие звуки
Это важно, поскольку чересчур мощный бас может повредить компоненты акустической системы. Оптимальный вариант — настроить «сабсоник» примерно на 20 Гц
Если вы любите слушать бас на максимальной громкости, можно увеличить этот показатель до 40 Гц
Особенно важно уделять внимание этому параметру, если вы используете сабвуфер с фазоинвертором.
Настройка сабвуфера в сочетании с динамиками средних басов. Снова регулируем фильтр нижних частот и громкость
Ориентируемся на свои вкусы. Например, любителям «мягкого» баса рекомендуется уменьшить показатель на фильтре и повысить громкость. Поклонникам «жёсткого» баса понравится увеличение частоты фильтра.
«Cабсоник» отвечает за сохранность ваших динамиков
Музыкальный центр вместо сабвуфера
Если у пользователя имеется вблизи с плазмой музыкальный центр или магнитофон, то можно выполнить подсоединение через них. Качество звука получится неплохим.
Этапы:
- Подсоединить всю технику между собой (экран, магнитофон, динамики).
- Соединение приборов выполняется шнуром от музыкального центра. Используются разъемы «ТЮЛЬПАН» или «ТRS». Если подсоединить устройства, через эти разъемы не получается, значить нужно использовать переходники.
Следует знать, что аудиосигнал выводится с ТВ, поэтому при соединении необходимо использовать разъем OUT. А в музыкальном центре наоборот использовать отверстие «Вход». Больше информации в статье о подключении музыкального центра к телевизору.
Чтобы не запутаться, рекомендуется выполнять все действия строго по инструкции.
Вывод
Я бы действительно не советовал использовать звуковую панель с ресивером, если вы не приобрели пассивную звуковую панель. В противном случае возьмите активную звуковую панель и положите ее в другую спальню. Там он лучше послужит своей цели. Практически любой домашний кинотеатр или профессионал в области аудио-видео посоветует вам приобрести динамики объемного звучания для использования с вашим ресивером.
Во-первых, он будет звучать в 10 раз лучше. Во-вторых, его намного проще настроить и использовать (без прокладки кабеля). И в-третьих, динамики объемного звучания не так уж и дороги. Вы можете найти очень хорошую систему объемного звука 5.1 по разумной цене.
Я обещаю, что со временем вы будете намного счастливее. Если вы хотите использовать звуковую панель со своим аудио / видео ресивером, я предлагаю приобрести пассивную звуковую панель, а не активную звуковую панель!
Если вы хотите узнать больше о звуковых панелях, ознакомьтесь с моей статьей о характеристиках звуковых панелей! Он углубляется в различные спецификации звуковых панелей и то, как они могут вводить в заблуждение.
Это определенно интересное чтение! Кроме того, вот статья об общих принципах работы системы домашнего кинотеатра! Я бы посоветовал прочитать это, если вы хотите использовать ресивер в полной мере!
