Начал думать, какую же схему взять, на каких лампах? Решил выбрать из имеющихся у меня ламп что-нибудь. На лампах 6П15П и 6П43П почему-то не хотелось. Рассматривал вариант 6П13С, но почитал негативный отзыв. В итоге остановился на 6П36С. Она мне и внешним видом понравилась: большая такая, внушительная. Да и отзывы о ней положительные.
↑ Плата для навесного монтажа
Хочу обратить внимание на свой нестандартный способ создания плат. Дело в том, что я не травлю печатку, я нарезаю фольгу на текстолите на квадраты размерами 2 см х 1 см и придумываю схему распайки деталей
Например:
Схема, по которой я впаивал детали на плату. Чёрточки между квадратами — это перемычки. Так же есть более длинные соединения, они нарисованы как линии. Стрелочки на квадратах обозначают место, к которому будут припаиваться провода от панелек ламп, или питание и т.п. Например, 3L1 означает, что туда припаивается 3-й вывод первой лампы (6Н1П), 8L2 означает, что туда припаивается 8-й вывод 2-й лампы (6П36С). Т.е. первая цифра — это номер вывода, буква просто разделяет, а вторая цифра — это номер лампы. Я не предлагаю вам делать также, просто этот метод простой и экономит время и деньги. Получается «навесом» на текстолите.
Вот плата, что у меня получилась
Принципиальная схема
Как видно из рис. 1, связь с антенной на обоих диапазонах — индуктивная. Входной контур в диапазоне средних волн образуют катушка индуктивности L2 и конденсаторы С2, С6, а в длинноволновом диапазоне — катушка L1 и конденсаторы СЗ, С4 и Сб.
Лампа Л1 работает одновременно в трех каскадах. Гептодная часть используется для преобразования частоты, а триодная выполняет функции усилителя про межуточной частоты и предварительного усилителя низкой частоты.
Гетеродин смонтирован по схеме с емкостной обратной связью. Контур гетеродина средневолнового диапазона образован катушкой L5 и конденсаторами С7, С8, С10 и С12.
В контур гетеродина длинных волн входят катушка L6 и конденсаторы С7, С9, C11, С12 и С13. Резисторы утечки сетки R1 R2 образуют делитель с которого отрицательное напряжение подается на первую сетку гептодной части лампы. Напряжение сигнала подводит« к первой сетке (2) гептодной части лампы, а напряжение гетеродина — к третьей сетке (7).
Рис. 1. Принципиальная схема супергетеродина на лампах 6И1П, 6П14П.
В результате процесса преобразования колебания промежуточной частоты выделяются на контуре L7, С16 фильтра промежуточной частоты. Со вторичного его контура L8, C17 напряжение промежуточной частоты подводится к управляющей сетке (9) триодной части лампы Л1, усиливается и выделяется анодным контуром L9, С18.
В качестве детектора в приемнике используется германиевый диод Д1 типа Д2Е, на который через конденсатор С19 подается напряжение промежуточной частоты.
Нагрузкой детектора служат резисторы R5 и R7. Резистор R7 совместно с конденсатором С20 образуют фильтр, который уменьшает падение напряжения высокой частоты на резисторе R5.
Напряжение низкой частоты с резистора R5 через контур L8, С17 подается на управляющую сетку триодной части лампы Л1 (9). Усиленное напряжение низкой частоты с резистора R6 через конденсатор С22 подается на регулятор громкости R8, с движка которого оно подводится к управляющей сетке (2) оконечной лампы Л2.
В анодную цепь этой лампы включена первичная обмотка / выходного трансформатора Тр1. Ко вторичной его обмотке II подключен громкоговоритель Гр1 типа 1ГД-9, 1ГД-5 илн 1ГД-6.
Переключение антенных катушек L1, L3 и соответствующих им сеточных контуров L2, С2, С6 (СВ) и L4, СЗ, С4, С6 (ДВ) при переходе с диапазона на диапазон осуществляется секциями В1а, В1б переключателя В1.
В цепь гетеродина, в работе которого участвуют анод, третья сетка гептодной части лампы Л1 и катод, необходимый контур включается секцией В1в переключателя В1.
Если приемник используется в качестве составной части радиолы, то переключатель должен иметь три положения. При этом, как это видно из схемы, третье положение используется для включения звукоснимателя и замыкания входной цепи приемника благодаря чему исключаются помехи со стороны вещательных радиостанций при проигрывании грампластинок.
Детали
Все контурные катушки намотаны на полистироловых каркасах, размеры которых приведены на рис. 2. На каркасах, изображенных на рис. 2, а, наматываются катушки L2. L4, L5, L6, а на рис. 2, б — катушки L1 и L3. Затем антенные катушки L1, L3 надеваются на каркасы сеточных. Каркасы можно склеить из плотной бумаги.
Внешний вид такого каркаса приведен на рис. 2, я. В верхней части каркасов нужно сделать прорезь и намотать в нее несколько витков тонкой резинки, которая будет удерживать сердечник при настройке колебательных контуров.
Катушка L1 содержит 310 витков, L2 — 40X4 витков, L3— 1050, L4— 135X4 витков, L5—28X4 витков, L6 — 55×4 витков. Все катушки намотаны проводом ПЭЛ 0,1.
Настройку их производят ферритовыми сердечниками марки С00НИ диаметром 2,86 и длиной 12 мм. Сердечник вклеивают в специальную пробку. которая представляет собой винт, сделанный из полистирола или органического стекла. С одной его стороны просверлено отверстие под сердечник, а с другой — сделан шлиц под отвертку.
Трансформатор промежуточной частоты и контур L9, С18 могут быть применены любого типа на частоту 465 кгц.
Силовой трансформатор Тр2 можно намотать на сердечнике, набранном из пластин Ш19, толщина набора 30 мм. Сетевая сбмотка I + II содержит 910+1210 витков провода ПЭЛ 0,25, повышающая обмотка III — 2120 витков провода ПЭЛ 0,16, обмотка накала IV — 69 витков провода ПЭЛ 1,0.
Следует отметить, что подобный трансформатор может быть использован для питания более мощных радиоустройств, например, четырехлампового приемника.
Выходной трансформатор Тр1 имеет сердечник, набранный в стык с зазором 0,12 мм из пластин Ш12. Толщина набора 18 мм. Первичная обмотка / содержит 2675 витков провода ПЭЛ 0,1, а вторичная II — 102 витка провода ПЭЛ 0,49.
↑ Первый запуск
Первый запуск прошёл успешно. Одного жаль: на тот момент у меня не было мультиметра под рукой. Старый сломался, новый ещё не купил. В общем, настраивал варварским методом: регулировал смещение так, что бы оно было минимальным, но аноды не краснели. Вроде бы все работает, пора и в корпус прятать. И тут мне здорово повезло: знакомый моего отца отдал мне старинный неработающий гитарный УНЧ «Минор», который моментально был выпотрошен.
Корпус от «Минора» подошёл отлично, в него влезли два выходных трансформатора ТС180 (лёжа) и 2 платы самого УНЧ, а трансформатор питания ТСА-270 не поместился. Поэтому для БП был сделан отдельный корпус из ДСП и фанеры. Сверху корпус обклеен самоклейкой.
Были высверлены отверстия под панельки. Все установлено, и вот долгожданный запуск в корпусе. Включаю и… чуть не оглох от свиста по мере прогрева ламп! Ругаясь, выключаю питание, и иду на рынок за экранированным проводом, покупаю с запасом.
↑ Борьба с возбуждением — экранирование
Для устранения самовозбуждения, проявляющегося свистом, пришлось экранировать цепи сеток триода 6Н1П, провода в цепи сеток двух 6П36С. Аноды 6П36С не экранировал. Свист прекратился. Снова запускаю и слышу: один канал работает прекрасно, а в другом щелчки вместо басов, плюс вялая и хриплая средина. Тут я конечно расстроился. И чего я только не пробовал, а причина оказалась в неправильной экранировке сеток
. Экраны были заземлены неправильно.
Переделал, заземлил концы экранов звездой — это когда все провода в одну точку и на корпус. Наводки и возбуждение исчезли, прекратились щелчки в басах, басы стали чёткими, упругими, оба канала стали петь одинаково красиво.
Так как лампа 6П36С склонна к самовозбуждению, то при плохой экранировке может появляться свист, что свидетельствует о паразитной связи между входом и выходом усилителя. Провода нужно стараться делать как можно короче, провода несущие сигнал нужно экранировать. При самовозбуждении, проявляющем себя прерывистыми звуками низкого тона, щелчками так же может понадобиться установить антивозбудные резисторы в сетки 6П36С сопротивлением 0,5-1 кОм.
↑ Трансформатор питания ТСА-270
В качестве питающего трансформатора я хотел использовать неперемотанный типовой трансформатор, например ТС-180. Нашёлся для меня лишь ТСА-270, который я купил и ушёл домой, вполне довольный. Хоть и алюминиевая обмотка (индекс А), но паспортные параметры обеспечивает.
ТСА-270 я подключал так:
Выводы 7-17 используются для получения напряжения смещения одного канала

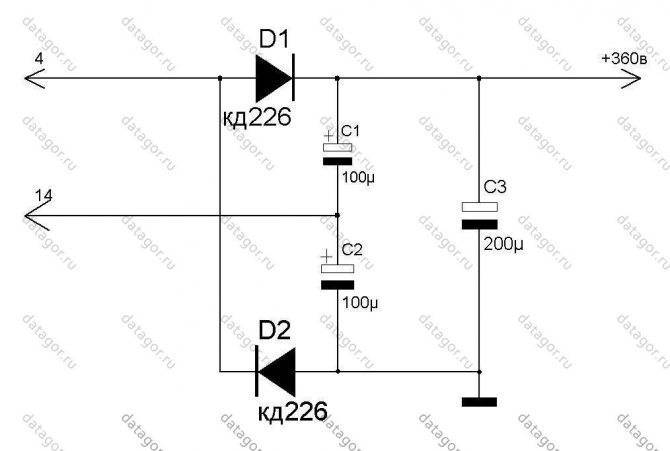

Выводы 4-14
для анодного питания одного каналаВыводы 11-(21-12)-22 на накал 6П36С одного канала.Выводы 20-(10-10’)-20’ на накал 6Н1П обоих каналов. Приведённые мной обмотки как раз обеспечивают нужное напряжение и ток.
↑ Настройка и особенность фиксированного смещения
После покупки мулитьметра настройка стала лёгкой, прибор исправен и под рукой: резистором R9 выставил на катодах ламп одинаковое напряжение, и резистором смещения выставил напряжение по 0,55 Вольт. Правда, есть одна неприятная особенность у фиксированного смещения. При изменении напряжения в сети происходит изменение режима лампы. Один раз напряжение в сети поднялось до 250 В и одна 6П36С вышла из режима, анод накалился, ток покоя возрос до 80 мА (при положенных 55 мА)! Благо, я это сразу заметил и выключил УНЧ. Пришлось поставить стабилизатор напряжения «Украина-3», мой выдаёт 215 В. Из-за недостаточного напряжения на первичке (а соответственно и на вторичке) напряжения и на анодах упали с положенных 330 В до 313 В. Я поднял ток покоя до 64 мА (падение на резисторах R12, R13 = 0,64 В).
