MartinLogan CLX Art: искусство в полном диапазоне
Топовый представитель «чистых» полнодиапазонных электростатов — CLX Art из серии Reserve ESL — не использует динамические головки и потому габариты его весьма солидны (1790 х 650 х 373 мм). Флагман оснащен ВЧ/СЧ-панелью XStat CLS (размер: 57″ х 8.6″) и плоским басовым электростатом DualForce (57″ х 11.5″) с парой мембран и тройным статором.

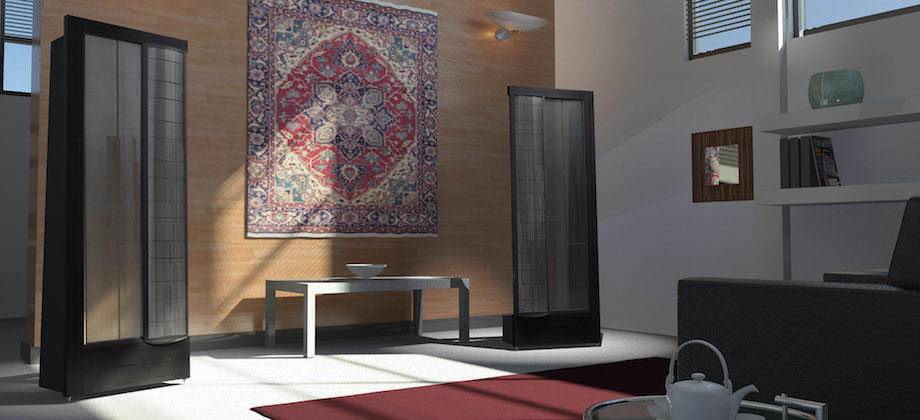

Электростатическая акустика MartinLogan CLX Art
Кроссовер Vojtko, укомплектованный полипропиленовыми конденсаторами и катушками без сердечника, делит полосы на отметке в 360 Гц. Технология Dipole Phase Stabilization (дипольная фазовая стабилизация) позволяет уменьшить степень подавления излучаемых тыльной стороной басовой панели НЧ-волн (электростатические панели имеют свойства диполей), что достигается за счет увеличения пространства позади АС и задержки сдвинутых по фазе волн, обращенных назад.
Электростатическая акустика MartinLogan CLX Art
Рама корпуса Art Frame выполнена из дерева, также используется экологически чистый материал EcoSound. Флагман включает в себя два трансформатора (тороидальный для ВЧ/СЧ-панели и Ш-образный для баса), имеет диапазон частот от 56 Гц до 23 кГц и рассчитан на мощность в 225 ватт.
Характеристики
Частотный отклик | 66–23 000 Гц ± 3 дБ |
Рекомендуемая мощность усилителя | 20—300 Вт на канал |
Горизонтальная дисперсия | 30 ° |
Вертикальная дисперсия | 6,375 “(16 см) линейный источник |
чувствительность | 89 дБ / 2,83 вольт / метр |
полное сопротивление | 4 Ом Совместим с усилителями на 4, 6 или 8 Ом. |
Частота кроссовера | 600, 3400 Гц |
Высокочастотный преобразователь | Один складной датчик движения размером 1 x 1,4 дюйма (2,6 см x 3,6 см) с диафрагмой 5,25 x 1,75 дюйма (13,3 см x 4,4 см). |
Среднечастотный преобразователь | XStat CLS электростатический преобразователь. »Размеры панели: два 6,375″ x 9 “(16,2 x 22,8 см) »Площадь излучения: 114 дюймов² (740 см²) |
Низкочастотный преобразователь | Два 5,25-дюймовых (13,3 см) высотных, алюминиевых диффузора высокой жесткости с удлиненным приводом в сборе, нерезонансный асимметричный формат камеры. |
Компоненты | Заказной аудио трансформатор, катушки с воздушным сердечником, стальные многослойные катушки с низким DCR, полиэфирные конденсаторы |
входные | Пользовательские 5-сторонние обязательные сообщения без инструментов |
Вес | 32 фунта (14,5 кг) |
Размеры | 7,6 “х 22,8” х 16,1 “(19,3 см х 57,9 см х 40,9 см) |
Технические характеристики могут быть изменены без предварительного уведомления
Новая система CenterForce ™
Создание высокоэффективной электростатической колонки центрального канала, соответствующей размерам аудиовизуальной мебели, было непростой задачей. Добавление двойной системы НЧ казалось невозможным! Но опытные звукоинженеры MartinLogan нашли новое решение и назвали его CenterForce.
Вместо того, чтобы занимать место, располагая сабвуферы на каждой стороне электростатической панели, они разработали центральный паз внутри шкафа для сабвуферов. Теперь двойные сабвуферы находятся в хорошо закрепленном корпусе, расположенном за твитером и электростатической панелью.
Это новое решение CenterForce позволяет динамику быть более компактным и побуждает низкочастотные громкоговорители воспроизводить большое количество хорошо смешанных глубоких басов. Система CenterForce в EM- ESL C оснащена двумя специально разработанными 5,25-дюймовыми сабвуферами с алюминиевым диффузором. Жесткий и легкий, этот материал уменьшает изгиб при минимальном времени отклика. Их эффективная конструкция оптимизирует подвеску и поле магнитного потока, дополнительно снижая потенциальные источники искажений. EM- ESL C основывает свою производительность на точном музыкальном звучании низких частот.
И так, и так

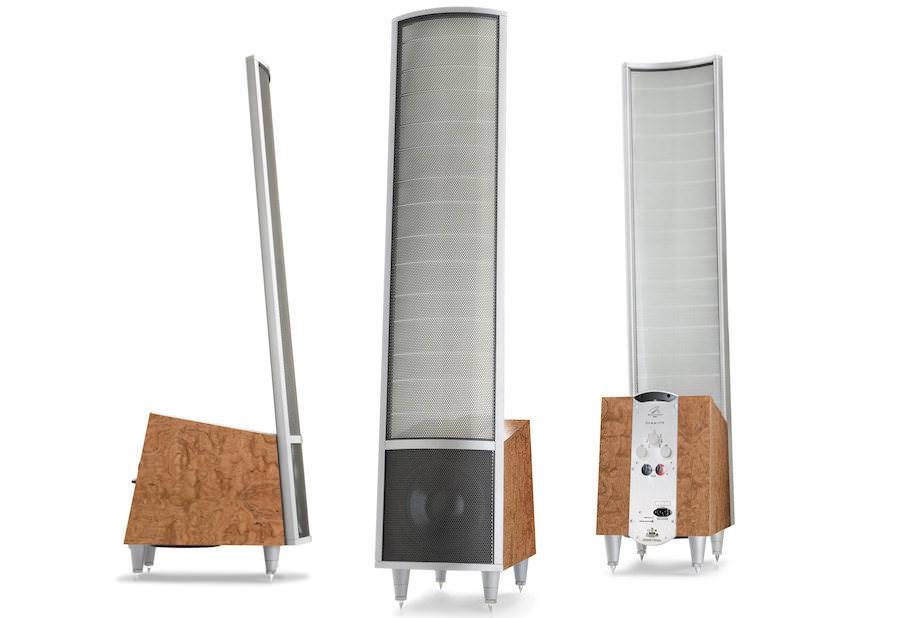

Тем не менее основу производственной программы компании составляют гибридные АС, например, такие как напольник Summit X (серия Reserve ESL). Его панель XStat CLS имеет более скромные размеры (44″ х 11,3″), а активная басовая часть представлена двумя обычными 10″ динамиками с алюминиевыми диффузорами, которые «раскачиваются» усилителем (2 х 200 Вт) и помещены в закрытый трапециевидный корпус с передней наклонной панелью. Один из них закреплен на фасаде, а второй встроен в днище кабинета.

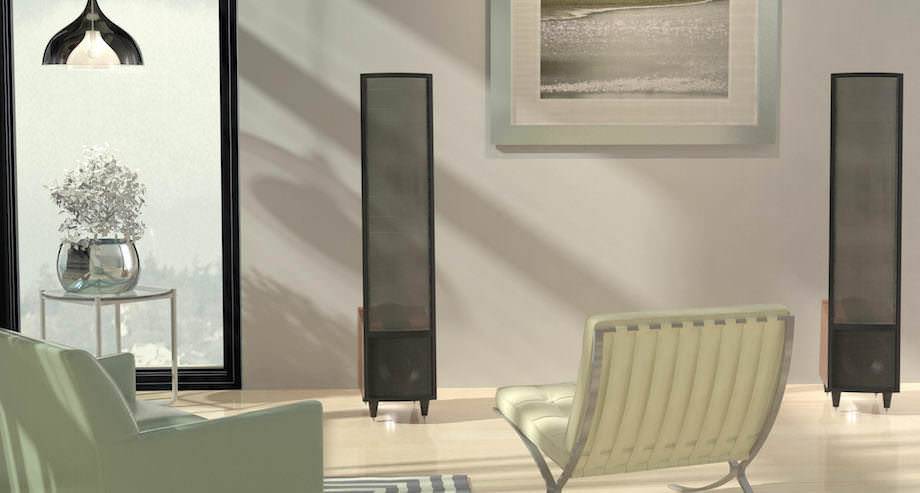

Гибридная (электроакустическая панель работает на высокие и средние частоты, а за бас отвечает динамический саб) акустика MartinLogan Summit X

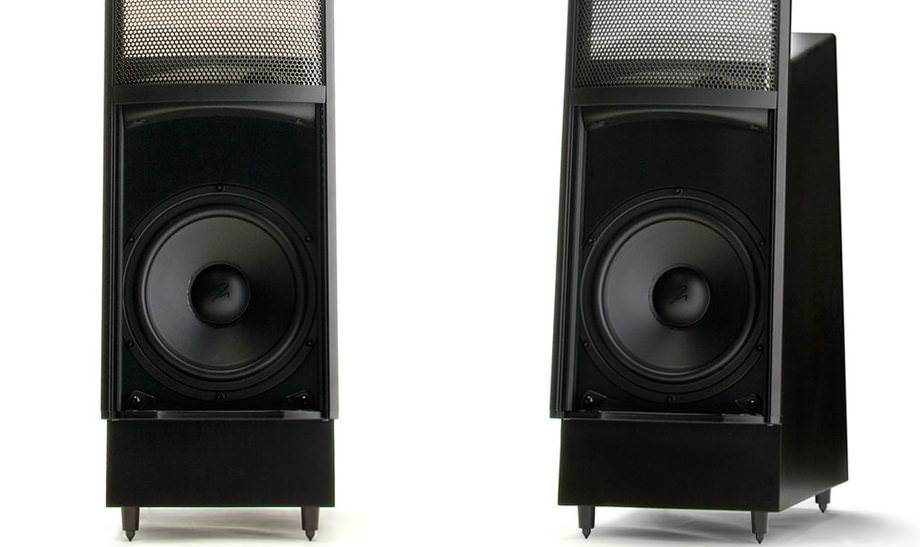

К фасаду под некоторым углом крепится панель XStat CLS. Благодаря системе регулируемых ножек корпуса ее наклон можно изменять в пределах 12 градусов и влиять таким способом на дисперсные характеристики в вертикальной плоскости. Для бесшовной связки басового звена и диапазона СЧ/ВЧ используется кроссовер Vojtko Voiced с плавным смещением фазы сигнала в области частоты разделения полос.
Гибридная акустика MartinLogan Summit X
Технология управляемой дисперсии Controlled Dispersion PoweredForce позволяет точно согласовать звучание вуферов с панелью. На частоте более 160 Гц динамики ведут себя как диполи (работают в противофазе), чтобы соответствовать XStat CLS в точке разделения полос (270 Гц), а на значениях ниже 100 Гц фазы вуферов совпадают. Регуляторы уровня на частотах в 25 и 50 Гц помогают получить адекватный бас с учетом свойств помещения.

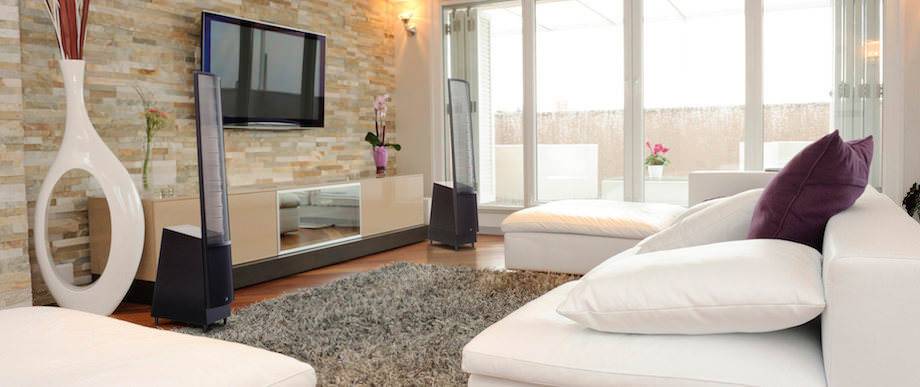

Гибридные электростаты MartinLogan Ethos
В серию Reserve ESL также входят младшие напольные «гибриды» Montis (с активной НЧ-секцией и 24-битным DSP) и Ethos (с активным 8″ вуфером, пассивным басовым радиатором, DSP и усилителем класса D). К этой же серии относится АС центрального канала Stage X с парой 6,5″ НЧ-драйверов, вогнутой панелью XStat CLS и установленным прямо за ней ленточным твитером Folded Motion. Такая конструкция позволяет Stage X устранить дифракцию на ВЧ, улучшить фазовую когерентность СЧ/ВЧ-диапазона и повысить дисперсные характеристики.

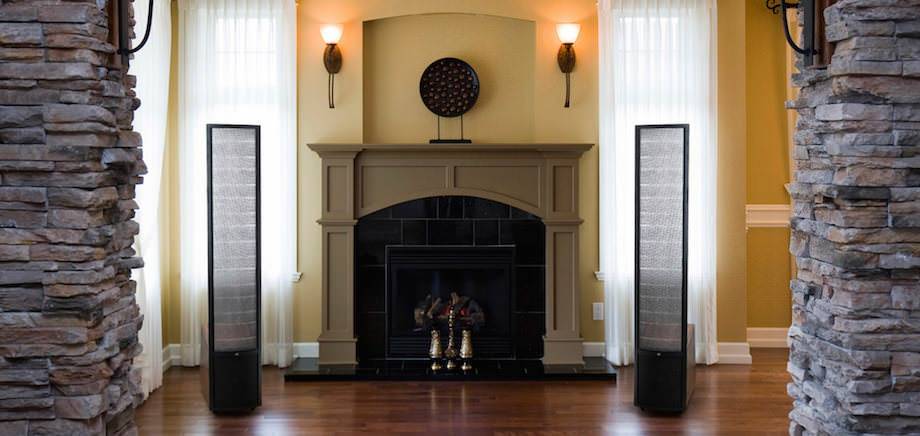

Гибридные напольные электростатические колонки MartinLogan ElectroMotion ESL
Младшая серия ESL состоит из гибридных напольников Theos и ElectroMotion ESL, центрального канала Motif X и настенной модели EFX для тыловых каналов. На базе ElectroMotion ESL создана универсальная линейка с одноименным названием, предназначенная для работы, как в стереосистемах, так и в ДК.
Напольные колонки 60XT из линейки акустики MartinLogan Motion
Серия Motion использует обычные динамические головки в связке с ленточными твитерами Folded Motion. Их сложенная в виде «гармошки» ленточная мембрана имеет в 8 раз большую площадь рабочей поверхности по сравнению с обычным 1″ твитером. Ее работа напоминает движение мехов аккордеона.

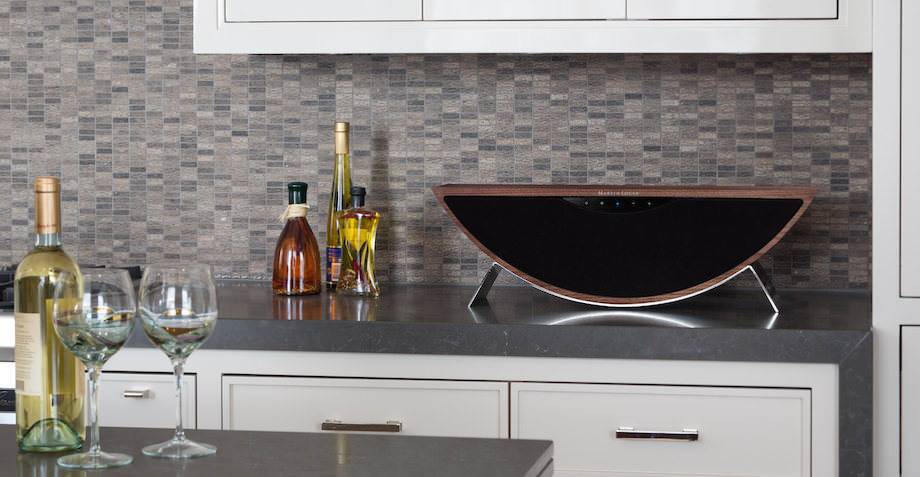

Беспроводная система MartinLogan Crescendo построена на традиционных динамических драйверах. Принимает сигнал через Wi-Fi (DLNA, AirPlay), Bluetooth, USB (iOS-гаджеты), Ethernet, оптический цифровой и аналоговые входы
Линейка Architectural – вотчина встраиваемых в стену спикеров. В программе MartinLogan также значится линейка сабвуферов (две модели BalancedForce с оппозитно расположенными драйверами и более традиционная серия Dynamo), беспроводная система Crescendo и несколько моделей наушников.
Расширение динамики производительности центрального канала
Добавив компактную электростатическую панель к динамику центрального канала, инженерам MartinLogan удалось расширить динамику производительности самого важного динамика в вашей системе домашнего кинотеатра. Ваша колонка центрального канала должна быть способна воспроизводить мельчайшие высокочастотные детали
Середина должна быть обширной; воспроизвести каждый шепот диалога. Глубокий бас добавляет эффект к эффектам передней сцены, которые привязывают действие к вашему экрану. EM-ESL C выполняет все это и даже больше.
EM-ESL C имеет электростатическую панель XStat с малой высотой CLS (криволинейный линейный источник), обернутую вокруг передней части корпуса динамика. Мягкая горизонтальная кривая панели увеличивает выходную мощность ее обманчиво компактной излучающей области площадью 114 кв.
Сразу за электростатической панелью, в специально сконструированном корпусе, находится эксклюзивный высокочастотный твитер MartinLogan. Маломассивная диафрагма высокочастотного высокочастотного динамика минимизирует искажения, а его короткая длина отклонения усиливает молниеносную высокочастотную характеристику. Высокочастотный динамик сложенного движения 1 x 1,4 дюйма в EM-ESL C имеет общую площадь диафрагмы 9,2 дюйма с возможностью воспроизведения точных деталей; одно из самых важных заданий динамика центрального канала.
Как звучит невидимка
Акустические системы ElectroMotion Architectural оснащаются компактным ленточным твиттером, выполненным по завоевавшей множество призов технологии Folded Motion с использованием тонкопленочного излучателя. Эта технология задает новый стандарт качества работы потолочной и встраиваемой акустики. АС линейки Architectural предназначены для желающих создать многоканальную систему домашнего кинотеатра с самой высокой в мире четкостью отработки нюансов и широчайшим динамическим диапазоном (или просто невидимую стереосистему). По «голосу» и тембральной окраске звучания эти колонки согласованы как друг с другом, так и с остальными представителями семейства ультра-премиальных АС компании Martin Logan с электростатическими и ленточными излучателями.
Твиттеры Folded Motion
Твиттеры Folded Motion создают колебания воздуха (т.е. звуки) в направлении, перпендикулярном ребрам диафрагмы (подобным образом играет аккордеон). Диафрагма такого твиттера имеет необычайно малую массу. Она «сжимает» воздух, поэтому эффективно работает при ходе, на 90% меньшем, чем у типичного однодюймового купольного твиттера. В итоге радикально снижаются искажения, а отклик на сигнал становится буквально молниеносным. Твиттер также имеет повышенную площадь поверхности. Это способствует расширению дисперсии излучения без потери управляемости, что, в свою очередь, приводит к созданию реалистичной, четко очерченной звуковой сцены.
Мечта инсталлятора
Прочные замки крепления обеспечивают быструю установку без всяких трудностей. Когда замки не используются, они удерживаются в специально отведенных для этого отсеках. При инсталляции замки надежно крепят шасси громкоговорителя к потолку. Если же возникнет необходимость снять громкоговоритель, они вновь «спрячутся» в свои отсеки.
Инсталляторов обрадует и тот факт, что твиттер Folded Motion располагается под углом. Это позволяет направлять излучение АС точно в нужное место путем поворота всего громкоговорителя.
Невидимая решетка
Архитектурная акустика линейки ElectroMotion оснащается совершенно плоской (без видимой фаски) микроперфорированной решеткой, пригодной для покраски. В итоге вмонтированную в стену или потолок АС можно сделать практически незаметной. Благодаря магнитным креплениям решетка устанавливается легко — без риска смятия или повреждения.
Прецизионный кроссовер, выполненный по передовой технологии Vojtko
Тщательно собранный вручную по фирменной топологии Vojtko с использованием лучших конденсаторов с диэлектриком из полиэстера и катушек индуктивности без сердечника, кроссовер обладает пренебрежимо малым КНИ и обеспечивает идеальное согласование ленточного излучателя с НЧ-драйвером. Получается точно выверенная акустическая система, которая превосходно воспроизводит тончайшие нюансы звучания, одновременно раскрывая весь динамический потенциал любого источника.
Электростатическая технология от MartinLogan
Сегодня излучатель в фирменном исполнении MartinLogan включает в себя сверхлегкую пленочную мембрану, помещенную между двумя выгнутыми перфорированными пластинами статоров. Мембрана изготовлена из прочного полиэстера и обладает проводящим покрытием, нанесенным на ее поверхность путем плазменного напыления в вакууме. Пластины изогнуты в виде арки под углом в 30° для получения точных дисперсных характеристик. Между статорами из углеродистой стали, покрытыми нейлоновым полимером во избежание пробоя, и тонкой мембраной толщиной в 12 микрон установлены изолирующие пластины-ограничители ClearSpar, которые препятствуют их соприкосновению и усиливают жесткость конструкции.
На диафрагму подается постоянный электрический потенциал (2500–3000 В) от плюсовой клеммы высоковольтного блока питания, создающий мощное электростатическое поле. Статоры подключены к выходу усилителя аудиосистемы через повышающий трансформатор, создающий высоковольтные сигналы одинаковой силы, но разной полярности. Их поляризация меняется в зависимости от формы аудиосигнала. Между статорами и мембраной формируется переменное электростатическое поле, которое распределяется по ее поверхности равномерно и превращает ее в колеблющийся излучатель звуковых волн, работающий в двухтактном режиме. Конструкция обеспечивает мгновенный отклик по причине ничтожно малого веса диафрагмы и не подвержена паразитным резонансам в отличие от диффузора обычного динамика.

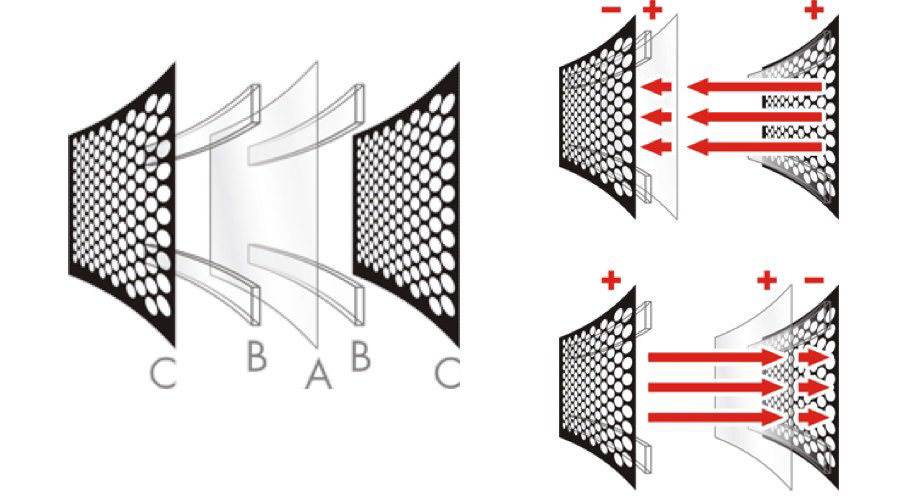

Слева: A — пленочная мембрана, B — изолирующие пластины-ограничители ClearSpar, C — статоры MicroPerf Справа: Работа электростатов. Мембрана всегда заряжена положительно. На статоры подается заряд, положительный притягивает к себе мембрану, а отрицательный — отталкивает.
Компания разработала свой электростатический преобразователь XStat, помещенный в алюминиевую раму AirFrame сложной конструкции для подавления интермодуляционных искажений. Статоры MicroPerf имеют множество более мелких, чем обычно принято, отверстий перфорации и в итоге увеличивают открытую рабочую зону панели, т.е. по эффективности XStat соответствует традиционному электростатическому излучателю вдвое большего размера.
Гибридный дизайн: сверху — электростаты, а снизу — традиционная акустика
Для достижения баса инженеры MartinLogan применяют гибридный дизайн, дополняя электростаты традиционным НЧ-динамиком. Гейл Сандерс объяснил необходимость в этом шаге так: «К гибридной конструкции нас привела физика. Увеличение площади излучателей, требуемое для хорошего воспроизведения низких частот, делает габариты электростатической системы неприемлемо большими. Тщательная разработка НЧ-блока, фильтры с фазовой компенсацией и другие идеи способны объединить достоинства различных излучателей».

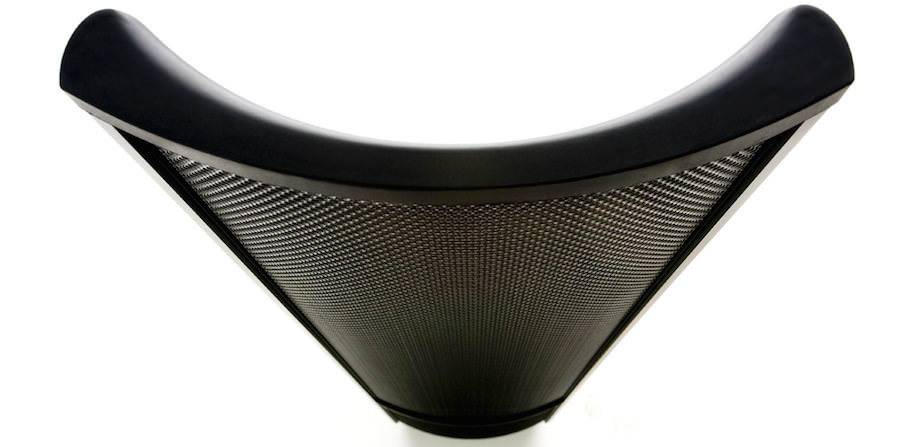

Изогнутая электростатическая панель CLS
Модели MartinLogan используют изогнутые в горизонтальной плоскости под углом в 30° электростатические панели CLS (Curvilinear Line Source – «параболический источник линейного сигнала», другими словами, криволинейный излучатель, внешне напоминающий секцию цилиндра), демонстрирующие отличные характеристики направленности по горизонтали. Вертикальная дисперсия при этом ограничена с целью у уменьшения количества нежелательных волновых отражений от пола и потолка.
Исторический пролог
В 70-х Сандерс собирал электрогитары и усилители к ним и параллельно интересовался Hi-Fi-аппаратурой. К 1975 году электростатическая технология уже существовала более полувека. Главным препятствием для ее широкого применения оставалось опасное высокое напряжение, громоздкость конструкции и проблемы с басом. На то время уже существовал ряд моделей от других производителей: классическая Quad ESL57 имела недочеты и не отличалась жанровой всеядностью. KLH Model 9 были габаритными, представляли собой тяжелую нагрузку для усилителя и стоили больших денег. Часы в технической библиотеке Канзасского университета не прошли даром, и в 1980-м у команды MartinLogan появился наконец прототип, который, правда, был тут же сломан во время испытаний.
Первый прототип электростатической акустики Martin Logan, 1980 г.
Эксперименты с авиационными материалами, проводящими покрытиями и диэлектриками продолжились. Была задействована майларовая пленка-мембрана, установленная между двумя перфорированными стальными статорами. Для улучшения диаграммы направленности Сандерс предложил технологию CLS — изогнутую в горизонтальной плоскости панель. Уже в 1982-м Гейл и Рон представили свой концепт с электростатическим излучателем на выставке CES в Чикаго, который завоевал награду CES Design and Engineering Award. Год спустя на CES’83 был представлен полнодиапазонный гибридный громкоговоритель Monolith с новой электростатической диафрагмой, которая могла выдерживать напряжение до 5000 В; он же и стал отправной точкой для начала массового производства.
В 85-м стартовали первые продажи MartinLogan, включая дистрибуцию за рубежом, а к 1988 году их объем увеличился в десятки раз. В начале 90-х компания представила первые электростаты центрального канала и настенные громкоговорители объемного звучания. В 1997-м был выпущен один из наиболее амбициозных продуктов компании — 400-килограммовый Statement e2. Через несколько лет вышла модель Prodigy, ставшая предвестником нового поколения электростатов Odyssey, Ascent, Aeon и Theater. В начале 2000-х появился легендарный сабвуфер Descent. В 2003-м была создана более компактная серия электростатов Design Series, в т.ч. получившая приз EISA модель Clarity. В следующем году были реализованы встраиваемые в стену модели Voyage и Passage. В 2005-м появился электростат Summit, который сочетал в себе активный сабвуфер и эффективный электростатический излучатель XStat.
Динамика
В арсенале MartinLogan имеется технология PoweredForce, позволяющая получить динамичный и артикулированный бас с помощью небольшого корпуса за счет применения инновационных драйверов и эффективного усиления, а встроенный НЧ-эквалайзер позволяет точно согласовать сабвуфер с особенностями помещения. Конструкция BalancedForce, используемая в одноименной линейке сабов, уравновешивает действие движущихся частей нескольких подключенных синфазно НЧ-драйверов и предусматривает их оппозитное расположение друг по отношению к другу.

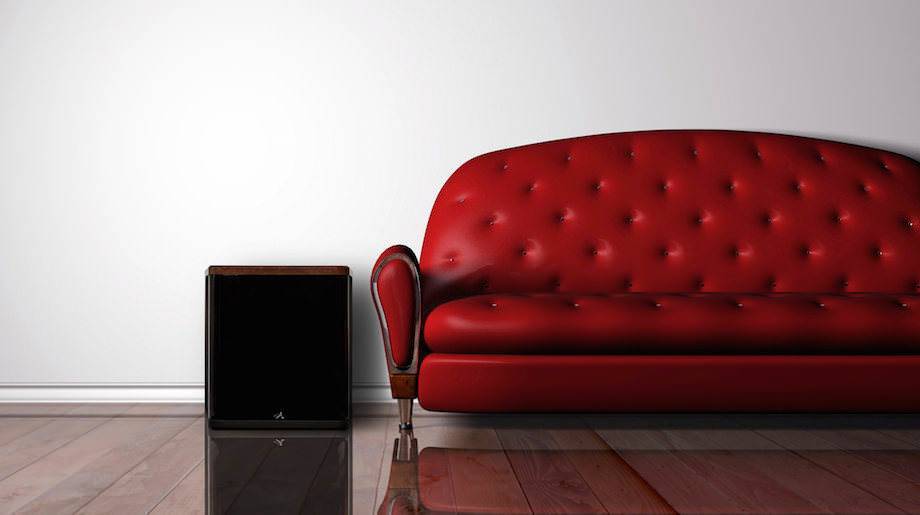

Сабвуфер MartinLogan BalancedForce
Система PBK (Perfect Bass Kit) помогает откалибровать сабвуферы в соответствии с особенностями комнаты для прослушивания. Технология ForceForward (применяется в модели Ethos и др.) контролирует взаимодействие динамика с тыльными стенами комнаты и борется со стоячими басовыми волнами.
MartinLogan также выпускает модели с обычными динамическими СЧ/НЧ-головками, но комплектует их твитерами Folded Motion на основе преобразователей Хейла. Подобная конструкция обладает площадью излучения в 8 раз большей классического 1-дюймового твитера. Помимо этого высокочастотники Хейла обладают высокой чувствительностью.
Как видим, из любительских экспериментов за тридцать лет MartinLogan вырос в империю электростатов с первоклассной командой разработчиков. Бывших законодателей мод электростатического дизайна сегодня знают лишь знатоки, а конструкция и технологии, опробованные в колонках MartinLogan обрели своих поклонников среди ценителей звучания во всем мире.
