Настройка системы домашнего кинотеатра и стерео-аппаратуры

Советы от THX: как получить от домашнего кинотеатра всё

Сертификация THX была создана для того, чтобы кинотеатры соответствовали определенным стандартам. С тех пор сфера влияния компании расширилась, в нее вошли как домашние кинотеатры, так и отдельные AV-продукты. И поэтому я спросил технического директора THX Скотта Фрэнсиса (Scott Francis), может ли он дать какие-нибудь советы относительно того, как оптимизировать и расположить экран, акустику и кресла так, чтобы получить от домашней системы максимум. Причем в самых разных ситуациях — при индивидуальном просмотре, семейном, или же при просмотре большой компанией как фильмов, так и ТВ-шоу и спортивных программ.

Он начал с прописной истины: «Вообще, идеальный сетап — тот, который вам больше всего нравится и вызывает у вас и ваших гостей больше всего радостных эмоций. Не нужно бояться что-то менять на свой вкус или же ради комфорта гостей только лишь потому, что имеющаяся система считается “технически правильной”».

Подключение

Окончив с подбором оборудования нужно выполнить подключение, в котором основную роль играет ресивер, так как именно к этому устройству подключается все остальное.

Только этот элемент за счет приема и передачи радиосигналов обеспечивает нужное подключения колонок и питает их.Ресивер состоит из:

тюнера;
усилителя мощности;
многоканальных декодеров.

Сбор оборудования складывается из нескольких последовательных этапов:

домашний кинотеатр соединяется с телевизором, в данном случае применяется несколько видов кабеля, в зависимости от варианта выхода, это могут быть RGB, для S видео, с HDMI выходом, композитный с классическим разъемом;
подключение сетевого фильтра;
присоединение акустики и центрального канала;
подключение к центральному каналу всех дополнительных систем;
устанавливаются вилки на всех шнурах и выводятся к розетке.

Усилитель

Задача усилителя – передача звучания на пассивные колонки, в необходимом качестве. Обычно для домашнего кинотеатра таких приспособлений используется не менее 5, соединенных в одном корпусе с единым блоком питания.

Покупая данный усилитель необходимо ориентироваться на характеристику АС, если она имеет небольшую мощность, усилитель следует подобрать с большими параметрами.
При этом важно расположить аккустику согласно необходимой схеме, когда тыловая АС будет размещена с соблюдением расстояния

Акустика

Подключение акустики является важным моментом, так как от качества проделанной работы зависит качество исходящего звука.
Обычно в процессе покупки приобретатель получает уже настроенный колонки, которые необходимо только правильно подключить.
В процессе подключения важно правильно обработать и применить звуковой кабель, который необходимо избавить от изоляции и зачистить концы, далее переплести их между собой. По возможности использовать бананы для усиления контакта.
После подключения важно убедиться, что все процессы были выполнены правильно и не произошло путаницы с кабелями и разъемами

Для этого нужно задействовать колонки и попробовать регулировать исход звука из динамика посредством задействования ползунка эквалайзера.

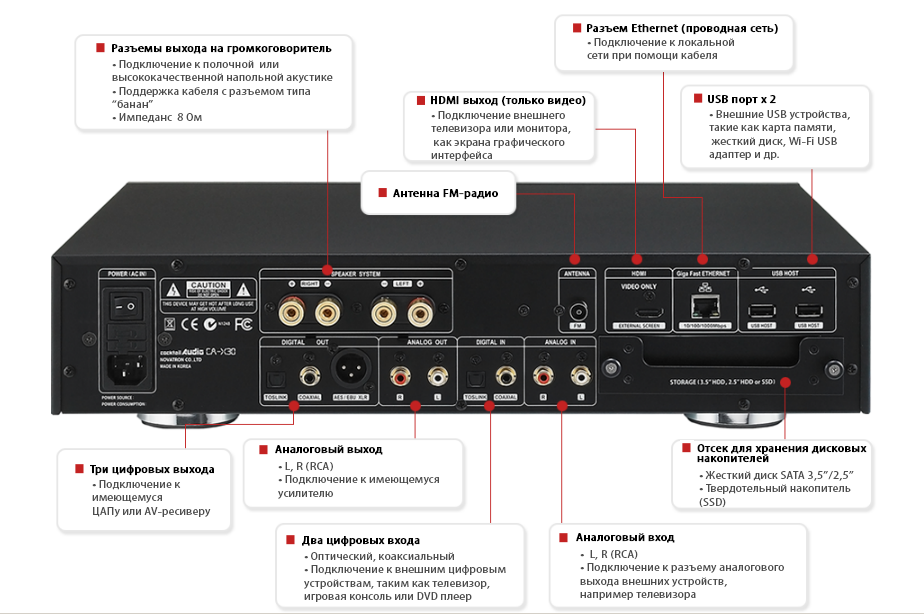

Виды входов и разъемов

Сначала следует определить, какими портами оснащен телевизор, уже на основе этого будет выбираться оптимальный способ для подключения акустики. Современные модели ТВ оснащены универсальными интерфейсами, которые позволяют подключать колонки различных типов:

цифровой интерфейс HDMI ARC (Audio Return Channel);
разъемы специального назначения – Scart, RCA;
стандартное гнездо для подключения наушников и гарнитуры;
линейный вход.

Разъемы, соединяющие тюльпаны, позволяют подключать колонки, которые не оборудованы усилителем. Главное, чтобы пользователь правильно выбрал акустику, ее мощность не должна превышать установленный диапазон. Если на телевизоре есть выход под тюльпаны, а на акустическом устройстве нет, воспользуйтесь переходником.

Два последних способа актуальны, когда устройство не оснащено другими разъемами. Достаточно часто так и подключается старая аппаратура со встроенным усилителем.

С помощью интерфейса HDMI ARC можно подсоединить к плазме современную систему, в частности колонки домашнего кинотеатра, способные транслировать действительно качественный звук. Этим разъемом оборудованы не все модели ТВ-устройств. Обычный HDMI-вход для этого не подойдет.

Как настроить базовую систему 2.1?

Низкочастотный сабвуфер можно расположить как можно ближе к рисиверу, так чтобы звук прямой волной распространялся на слушателя, который сидит перед экраном телевизора. Только не ставьте его в самый угол комнаты или в нишу, тогда звук не будет распространяться по комнате должным образом.

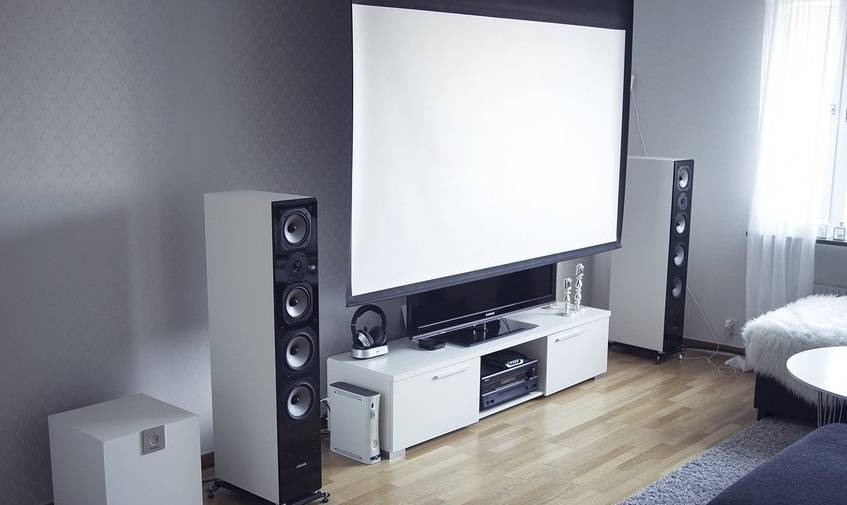

Основные колонки – левая и правая – должны располагаться по бокам от телевизора, примерно на расстоянии полутора метров от центра экрана, под внутренним углом 20-30 градусов в сторону ТВ. При этом слушатель должен находиться на расстоянии 1 метра от экрана телевизора, чтобы максимально воспринимать звуковой поток и эффекты.

Стандарты подключения телевизора и домашнего кинотеатра, музыкального центра.

1. Цифровой HDMI.

+ Большинство новых телевизоров и аудиосистем оснащаются HDMI-разъёмом.

+ Универсален, передаёт не только видеоинформацию, но и звук.

— Для «тяжеловесных» форматов видео и звука требуется версия HDMI 1.4 и выше.

2. Цифровой оптический SPDIF («TOSLINK»).

+ Есть практически во всех телевизорах, аудиосистемах и компьютерах.

+ Звуковая информация не подвержена влиянию помех извне.

— У него есть ограничение пропускной способности в 1536 кбит/с.

— Невозможно передавать кинотеатральные 7.1-канальные аудиодорожки.

3. Цифровой коаксиальный SPDIF («Digital»).

+ Дешёвый цифровой способ передачи аудиосигнала.

+ Легко изготовить самостоятельно (RCA «Тюльпан»).

— Также имеет ограничение в 1536 кбит/с.

— Нет поддержки 7.1-звука.

— Качество сигнала падает при наличии поблизости работающих телефонов, например.

— Надёжность контакта штекера и разъёма также влияет на качество.

4. Аналоговый AV-стандарт (RCA «Тюльпан»).

+ Широко распространённый метод подключения акустики и телевизора из прошлого.

+ Поддержка любых старых аудиоустройств в форматах стерео, квадро, 5.1 и 7.1.

— Низкий уровень помехозащищённости.

— Большое количество проводов на многоканальных системах.

— Низкое качество изображения при передаче видеосигнала.

Схема подключения домашнего кинотеатра к телевизору

Базовая комплектация домашнего кинотеатра состоит из ресивера и акустической системы. Возможности ресивера довольно широки: он воспроизводит звук с дисков, флеш-памяти и даже с видеокассет. Из-за этого у него большое количество различных разъёмов, которые обязательно надо подключать в соответствии со схемой. Иначе вполне возможно, что будет отсутствовать или звук, или изображение. Может показаться на первый взгляд, что подключение домашнего кинотеатра к телевизору сложное, но это не так. Прежде всего должно быть представление о том, что придётся подсоединять:

Источник сигнала. В его качестве выступает DVD или Blue–Ray-проигрыватель.
Ресивер.
ТВ-панель или проектор.
Акустическую систему.
Цифровой оптический кабель.
Усилитель.

Подключение ресивера к ТВ для вывода изображения

Прежде чем подключить колонки от домашнего кинотеатра к телевизору, необходимо подсоединить ресивер. Это делается для того, чтобы удостовериться в выводе изображения на экран. Современные ТВ-панели, которые поступают в продажу, имеют стандартный разъём HDMI, с помощью которого осуществляется передача видеоданных и аудиодорожки в высоком качестве. Такой вариант отличается простотой и даёт возможность транслировать любой контент на экран в хорошем разрешении. Причём не только с внешнего носителя, но и в режиме онлайн, что очень актуально для владельцев Смарт ТВ. Соединение устанавливается при помощи идущего в комплекте кабеля. Для этого необходимо:

Один конец вставить в разъём «audio/video out» на приёмнике.
Другой конец в порт «in» на TV-панели.

Если разъёма HDMI нет, то соединение происходит с использованием коаксиального кабеля и штекеров разных цветов, которые вставляются в соответствующие по цвету порты на приёмнике и передающем устройстве.

Подключение аудиосистемы к ресиверу для выведения звука на колонки

Чтобы вывести звук телевизора через домашний кинотеатр, понадобится настроить аудиосистему, подсоединив её к ресиверу. Соединение осуществляется проводным и беспроводным способом. Как показывает практика, самый верный и надёжный способ подсоединения через провод. Даже не обязательно наличие порта HDMI. Достаточно будет тех разъёмов, которые есть в наличии у каждого телевизора, а именно портов для провода с тремя штекерами, именуемыми «тюльпан».

Современные технологии позволяют подключать аудиосистему без проводов. Соединение происходит посредством встроенного передатчика, который осуществляет трансляцию сигнала от проигрывателя на приёмник. Потом сигнал распределяется на динамики. При таком соединении достигается качественный звук, а расстояние до динамиков может составлять около 30 метров.

Убедитесь, что никакие предметы не препятствуют передаче сигнала.

Правильная расстановка колонок для объёмного звучания

Расстановке колонок надо уделить особое внимание, так как от этого зависит не только качество звучания, но и создание эффекта объёмности. Те, кто не знает, как подключить колонки самостоятельно, могут воспользоваться стандартной схемой, которая приведена ниже:

Справа и слева от экрана устанавливаются фронтальные колонки.
Центральную желательно разместить под телевизором или над ним. Именно в таком положении она обеспечит наилучшее звучание.
Тыловые динамики лучше всего установить позади зрителей. Так делается, чтобы получить звук в формате Dolby Surround.
Сабвуфер устанавливается так, чтобы исходящий из него звук не перекрывался мебелью и другими атрибутами обстановки комнаты. Его можно размещать где угодно.

Как правило, в комплекте поставляется система из 5 динамиков, состоящая из сабвуфера и колонок, но встречаются и другие комплекты. Специалисты рекомендуют устанавливать колонки так, чтобы они находились на одном уровне с головой зрителей. Именно так можно добиться оптимального эффекта. Сложности в сборе аудиосистемы нет, необходимо только чётко придерживаться инструкций.

Общие рекомендации по обустройству домашнего кинозала

Хорошее оборудование, правильная его настройка и грамотная расстановка колонок – это залог получения качественного воспроизведения просматриваемых фильмов, клипов и программ

Но кроме данных моментов, при организации домашнего кинозала следует принимать во внимание следующие рекомендации:

Лучше приобретать колонки и сабвуфер, корпус которых изготовлен из ДСП или из дерева, а не из пластмассы. Это позволяет улучшить качество воспроизведения звукового сигнала, так как при высоком уровне звука пластиковые модели сильнее дребезжат и искажают звучание.
Если кинотеатр мощный, то стоит позаботиться о звукоизоляции помещения, в котором планируется его использовать. Такая операция дополнительно способна усилить звуковой фон в комнате, оградить от проблем по поводу шума со стороны соседей (при их наличии).
Левую и правую акустические колонки необходимо располагать на одинаковом расстоянии от места нахождения зрителей.
Пол считается оптимальным местом для установки сабвуфера.
Места для размещения зрителей не следует располагать возле стен. Связано это с тем, что там должны быть установлена акустика.
Колонки позади зрителей лучше устанавливать так, чтобы они были выше их голов. А фронтальные модели не следует ставить в ниши.
Колонки с отверстиями сзади (для фазоинвертора) нельзя ставить вплотную к стенке. Иначе пропадут низкие частоты.
Для помещений площадью менее 30 квадратов обычно используют акустику до 70÷100 Вт мощностью, а для комнат большего размера – системы на 150 Вт. Вообще, чем больше площадь, тем мощнее можно устанавливать акустическую систему.
Чтобы иметь возможность воспроизводить звуковые спецэффекты, понадобятся минимум две колонки.
Размещение колонок по комнате «на слух» позволяет учесть индивидуальные особенности слухового аппарата. Но в общем случае, следует ориентироваться на принцип симметричного расположения акустики.
Использование оборудования с возможностью беспроводного подключения позволяет избавиться от необходимости протяжки кабеля.
При необходимости можно подобрать модели колонок, которые непосредственно предназначены для встраивания в мебель.
Отдавать предпочтение при организации домашнего кинотеатра лучше проверенным производителям оборудования данного сегмента. Популярностью пользуются, например, техника фирм Samsung, Sony, Onkyo, Yamaha, Velodyne.
Для совместного использования с домашним кинотеатром предпочтение следует отдавать телевизорам диагональю от 32 дюймов.

Если не учитывать рассмотренные советы, то это может отразиться на качестве звучания в отрицательную сторону. Современные модели колонок отличаются компактностью, что увеличивает варианты их расстановки.

Хороший кинотеатр – это не обязательно очень дорогостоящий. Добиться качественного звучания и хорошей картинки позволяют и бюджетные модели, например, Sony BDV- E4100, Samsung ht j5530k.

В комплектации к новому домашнему кинотеатру обязательно прилагается сопроводительная инструкция, в которой имеются разделы на русском языке. В ней показано правильное подключение всего комплекса аппаратуры, предлагаемое производителем. Если руководство потеряно или производится замена отдельных устройств системы на аналоги более позднего поколения либо от других изготовителей, то следует ориентироваться по имеющимся у оборудования типам разъемов.

Вариант подключения к телевизору (модель от Samsung) домашнего кинотеатра для получения звука в формате 5.1 показан в нижеследующем видеоролике.

Варианты расстановки

Согласно правилам расстановки технического оборудования, необходимо изначально определиться с размещением колонок.

В помещении они устанавливаются в несколько вариантов:

напольный;
встраиваются в стену или мебель;
вешаются;
применяется интеграция акустики в аппаратуру или систему «Звук вокруг».

Также важно правильно подключить всю аппаратуру, настроить громкоговорители и разместить соответственно экран. При возможности использовать беспроводные варианты, чтобы применение кабеля свести к минимуму, так как не каждый владелец имущества будет рад большому количеству проводки на полу

После полной установки и развертки аппаратуры необходимо провести испытание результата работы посредством включения контента.

Как настроить базовую систему 5.1?

Это, пожалуй, самая распространенная аудио-система в современных домашних кинотеатрах. Она позволяет создавать «объемное» звучание. К основным – правой и левой колонке, сабвуферу в системе 2.1 – добавляется центральная колонка и небольшие окружающие левая и правая колонки. Вначале расставьте основные колонки в системе 2.1, как описано выше.

Центральная колонка отвечает за воспроизведение речи из фильмов. Ее нужно расположить прямо по центру к дивану или креслу, которое стоит напротив экрана телевизора. Центральная колонка должна стоять на уровне головы сидящего человека, прямо направленная на него, чтобы звук быстрее всего достигал ушей.

Левая и правая окружающие колонки отвечают за воспроизведение звуков окружения (ambient). Например, посвистывания или шорох листвы на заднем фоне, вот эти звуки обычные колонки передают не в полной мере или совсем заглушают. Дополнительные правая и левая колонки должны располагаться сзади сидящего человека, создавая ощущения «объемного» звучания.

Примерная схема расположения системы 5.1 в комнате:

В системе 7.1 добавляются еще две колонки, которые желательно поставить за пределами системе 5.1, на уровне с сабвуфером.

Чтобы узнать, как правильно расположить колонки и телевизор в системе 5.1, посмотрите видео:

Как собрать домашний кинотеатр и подключить акустическую систему 2.1, 5.1 и 7.1 к телевизору

При желании можно самостоятельно собрать домашний кинотеатр, предварительно изучив правила, схемы подключения и выделив немного времени.

Прежде чем приступить к подключению оборудования, следует правильно разместить все компоненты аппаратуры, обратив внимание на основные моменты:

Размер экрана нужно подбирать с учетом площади комнаты, в которой он будет расположен. Использование монитора небольшой диагонали не позволит в полной мере насладиться просмотром фильма.
Сабвуфер, ресивер и DVD-плеер устанавливают по центру под монитором.
Монтаж проектора/телевизора осуществляют на уровне глаз зрителей.

Ниже можно ознакомиться со схемами установки систем 2.1, 5.1 и 7.1.

Самостоятельная инсталляция домашнего кинотеатра 5.1 по схеме:

Система 7.1 – расстановка домашних компонентов домашнего кинотеатра

Система 2.1 – простой способ монтажа:

Установка домашнего кинотеатра – система 9.1:

Установка домашних кинотеатров – три основных правила при монтаже акустических систем:

Watch this video on YouTube

Расстановка систем 2.1, 5.1, 7.1 в разных комнатах

Не в каждом помещении можно добиться объемного звучания. Для того, чтобы добиться хорошего звучания необходимо учитывать тип помещения и систему, которая идеально подходит для него:

Для L-образной комнаты отлично подойдет система 5.1. Чтобы звук был качественным, следует отодвинуть диван от стены и расположить телевизор в углу.
Комната студия. В этом случае будет разумно отдать предпочтение системе 3.1. Колонки должны быть встроенными потолочными. Их размещают позади дивана.
Для просторного прямоугольного зала потребуется приобрести систему 7.1. Колонки размещают с двух сторон монитора и позади дивана.

Проектирование домашнего кинотеатра в стандартной комнате

Обратите внимание! В системе 3.1 используют не только левый и правый динамики, а и сабвуфер

Если комната маленькая

В маленькой в отличие от большой комнаты расстановка по большей части используется следующая – у одной стены экран, у другой диван, что обеспечивает оптимальный диапазон просмотра фильма.

Однако данных правил сборки кинотеатра придерживаются не все пользователи – многие пытаются добавить еще несколько единиц мебели.
Подобное размещение зрителей только вредит, так как видимость с боковых кресел минимальная, при этом они своей массой загораживают боковые акустические системы, что искажает звучание.
В случае попытки разместить по диагонали домашний кинотеатр пользователи вновь остаются в проигрыше, так как в данном случае эффективное звучание будет доступно только для одного зрителя в кресле или для пары на диване.
